Verwalten von Objektschemata

Erfahren Sie, wie Sie Ihr Objektschema für Punkt- und lineare Objekte anpassen, um Ihre Arbeit in einer Punktwolke anzuzeigen und zu dokumentieren.

1. Klicken Sie auf Gruppe Feature Template, wenn der Objektvorlagen-Browser nicht sichtbar ist.

2. Klicken Sie im Objektvorlagen-Browser auf , um das Dialogfeld Manage Schema zu öffnen.

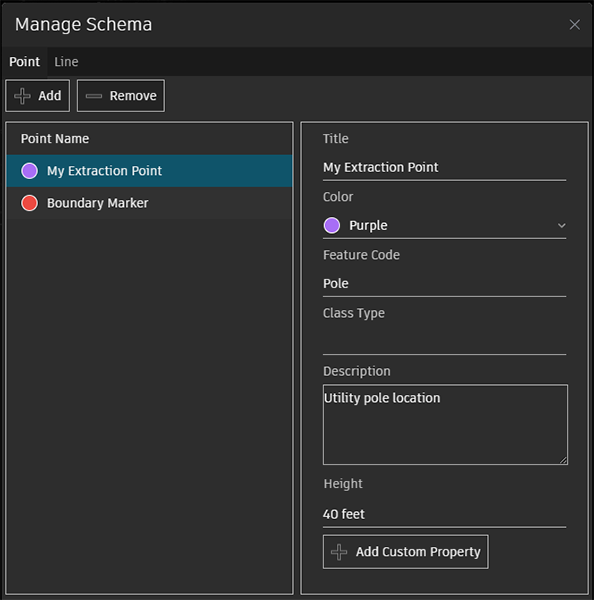

Das Dialogfeld Manage Schema enthält eine Registerkarte für jeden Objekttyp: Point und Linear. Auf der linken Seite des Dialogfelds werden Ihre vorhandenen Schemata unter Point/Line Name aufgeführt.

Anmerkung: Linienschemata können auf 3D-Objektkanten angewendet werden.

Die folgenden Werkzeuge und Felder helfen Ihnen beim Erstellen, Entwerfen und Bearbeiten Ihrer Schemata, die beim Platzieren von Punktobjekten oder beim Beschriften linearer Punkte verfügbar sind.

• Add. Fügt ein neues Schema mit den vorgabemäßigen leeren Einstellungen zur Liste hinzu.
• Remove. Löscht das aktuell ausgewählte Schema aus der Liste.
• Title. Der Name des Schemas.
• Color. Die Farbe des repräsentativen Punkts.
• Feature Code. Dem Punkt zugewiesenes Objekt.
• Class Type. Allgemeine Klassifizierung des Punkts.
• Description (nur Punkt). Benutzerdefinierte zusätzliche Informationen zum Objektpunkt.
• Add Property. Fügt benutzerdefinierte zusätzliche Informationen zum Schema hinzu. Die Eigenschaft enthält den Namen und den Wert.
• Cancel. Schließt das Dialogfeld Manage Schema, ohne Änderungen am Schema zu speichern.
• Save. Schließt das Dialogfeld Manage Schema und speichert Änderungen am Schema.
