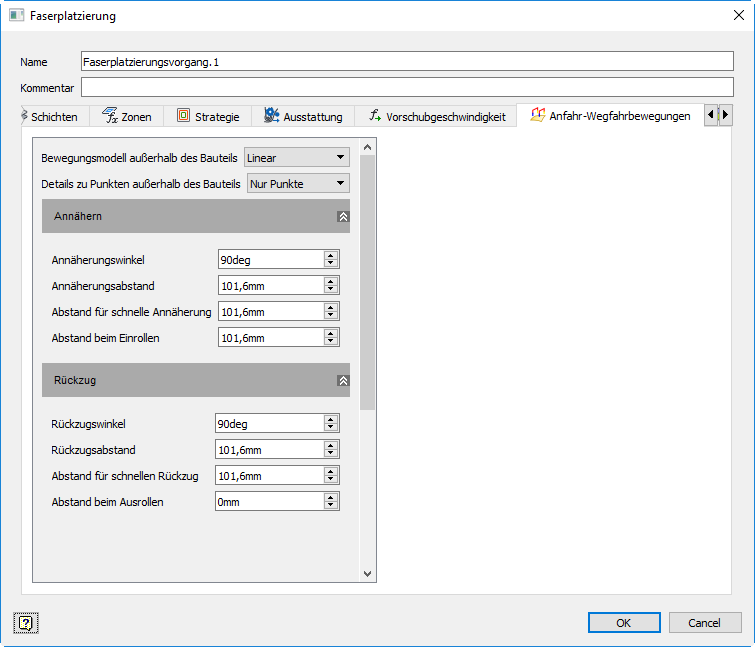

Die Registerkarte Anfahr-Wegfahrbewegungen definiert, wie sich dem Werkstück angenähert bzw. davon zurückgezogen wird. Alle diese Einstellungen wirken sich auf den Werkzeugweg aus.
Bewegungsmodell außerhalb des Bauteils
Dies beschreibt die für die Schicht zu verwendende Bewegungsstrategie außerhalb des Bauteils. Die Annäherungswerte im Dialogfeld steuern, wie die Annäherungsbewegung behandelt wird.
- Linear
- Die Bewegung erfolgt von Punkt zu Punkt mithilfe der Werte Rückzugsabstand, Annäherungsabstand, Abstand für schnellen Rückzug und Abstand für schnelle Annäherung.
- Sicherheitsebene
- Die Bewegung für Rückzug und Annäherung erfolgt von bzw. zur im Setup definierten Sicherheitsebene. Die gesamte Bewegung über Annäherungsabstand und Rückzugsabstand hinaus ist schnell. Diese Option ist nur verfügbar, wenn im Setup eine Sicherheitsebene definiert wurde.
Details zu Punkten außerhalb des Bauteils
Dadurch wird gesteuert, wie viele Informationen für jeden Punkt in der Bewegungsbahn außerhalb des Bauteils generiert werden. Die Rückzugswerte im Dialogfeld steuern, wie die Rückzugsbewegung behandelt wird.
- Nur Punkte
- Es werden nur Spitzenpunkte berechnet. Die Interpolation der Ausrichtung wird dem Postprozessor überlassen.
- Punkte und Normalen
- Es werden Spitzenpunkte und Werkzeugachsen jedes Punkts berechnet. Der Postprozessor ist verantwortlich für die Bestimmung der Rotation des Kopfes an jedem Punkt.
- Alle Vektoren
- Die Punkte sind vollständig definiert mit dem Spitzenpunkt, Werkzeugachsen und Tangentenvektor.
Annäherungswerte
- Annäherungswinkel
- Der Neigungswinkel, der zur Annäherung an die Oberfläche verwendet wird, wobei 90 Grad senkrecht zur Oberfläche ist.
- Annäherungsabstand
- Die Abstand von der Oberfläche entlang des Annäherungswinkels, der kennzeichnet, wo die Annäherung beginnt.
- Abstand für schnelle Annäherung
- Für Bewegungsmodelle außerhalb des Bauteils wird hiermit der Abstand beginnend von dem durch den Annäherungsabstand definierten Abstand und endend am angegebenen Abstand gesteuert. Während dieses Bewegungsabstands wird eine hohe Vorschubgeschwindigkeit entlang der Normalen der Oberfläche nach der Verknüpfung aus der Rückzugsbewegung verwendet. Diese Option ist deaktiviert, wenn Bewegungsmodell außerhalb des Bauteils nicht auf Linear, Oberflächenverfolgung, Zylindrisch, Bogeninterpolation oder Rotationsebene gesetzt ist.
- Abstand beim Einrollen
- Der Rollabstand entlang der Oberfläche, bevor das erste Garn des Kurses hinzugefügt wird.
Rückzugswerte
- Rückzugswinkel
- Der Neigungswinkel, der beim Rückzug von der Oberfläche verwendet wird, wobei 90 Grad senkrecht zur Oberfläche ist.
- Rückzugsabstand
- Der Rückzugsabstand von der Oberfläche entlang des Rückzugswinkels.
- Abstand für schnellen Rückzug
- Für Bewegungsmodelle außerhalb des Bauteils wird hiermit der Abstand beginnend von dem durch den Rückzugsabstand definierten Abstand und endend am angegebenen Abstand gesteuert. Während dieses Bewegungsabstands wird eine hohe Vorschubgeschwindigkeit entlang der Normalen der Oberfläche vor der Verknüpfung zur Annäherungsbewegung verwendet. Diese Option ist deaktiviert, wenn Bewegungsmodell außerhalb des Bauteils nicht auf Linear, Oberflächenverfolgung, Zylindrisch, Bogeninterpolation oder Rotationsebene gesetzt ist.
- Abstand beim Ausrollen
- Der Rollabstand entlang der Oberfläche nach dem Verlegen des letzten Garns eines Kurses.
