Arbeiten mit Kursen

Sie können im Dialogfeld Kurse bearbeiten Kursparameter und die Richtung anpassen sowie Kurse verknüpfen und deren Verknüpfung aufheben.

Dialogfeld Kurse bearbeiten öffnen und verwenden

1. Klicken Sie in der Umgebung Werkzeugweg bearbeiten in der Multifunktionsleiste Werkzeugweg bearbeiten auf Kurse bearbeiten .

   Das Dialogfeld Kurse bearbeiten wird geöffnet.

2. Optional: Verwenden Sie Detaillierter Modus und Alle erweitern oder ausblenden , um die Anzahl der im Dialogfeld verfügbaren Steuerelemente zu ändern.
3. Verwenden Sie die Kurssteuerelemente, um die Parameter für Kursreihenfolge, Annäherung und Rückzug sowie die Vorschubgeschwindigkeit zu ändern.
4. Um mit Verknüpfungen im Dialogfeld Kurse bearbeiten zu arbeiten, klicken Sie auf Verknüpfungsmodus .
5. Wenn Sie die Änderungen der Verknüpfungen abgeschlossen haben, klicken Sie auf Verknüpfungen übernehmen .

   Diese Schaltfläche ist nur aktiviert, wenn die vorgenommenen Änderungen der Verknüpfungen gültig sind.

Kurse bearbeiten

1. Stellen Sie im Dialogfeld Kurse bearbeiten sicher, dass Verknüpfungsmodus abgewählt ist.
2. Wählen Sie einen Kurs in der Liste oder im Anwendungsfenster aus, um daran Änderungen vorzunehmen.

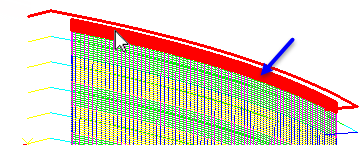

   Sie können mehrere Kurse auswählen. Ausgewählte Kurse werden im Fenster TruFiber hervorgehoben.


3. Verwenden Sie die Schaltflächen Nach oben oder Nach unten, um die Reihenfolge der ausgewählten Kurse zu ändern.
4. Mit Alle umkehren können Sie die Reihenfolge aller Kurse umkehren.
5. Passen Sie die Felder für Annäherung/Rückzug und Vorschubgeschwindigkeit an, um die im Dialogfeld Faserplatzierung vorgenommenen Einstellungen für den Werkzeugweg zu ändern.

Verknüpfung der Kurse aufheben

1. Stellen Sie im Dialogfeld Kurse bearbeiten sicher, dass Verknüpfungsmodus ausgewählt ist.
2. Klicken Sie auf Verknüpfung aufheben .

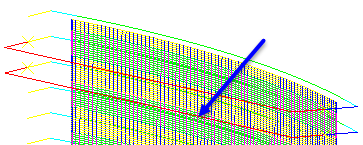

   Jede Verknüpfung wird im Fenster durch eine entlang des Kurses verlaufende Linie dargestellt.

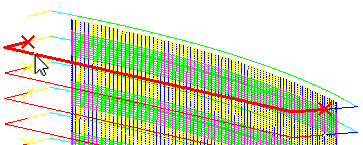

3. Klicken Sie auf eine Verknüpfung im Anwendungsfenster, um diese zu entfernen.

4. Klicken Sie auf weitere Verknüpfungen, die Sie entfernen möchten.

Verknüpfung zwischen zwei Kursen erstellen

1. Stellen Sie im Dialogfeld Kurse bearbeiten sicher, dass Verknüpfungsmodus ausgewählt ist.
2. Klicken Sie auf Verknüpfung .

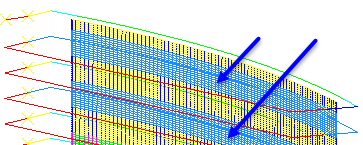

3. Wählen Sie einen Kurs aus, aus dem Sie eine Verknüpfung erstellen möchten.

4. Wählen Sie einen Kurs aus, zu dem Sie eine Verknüpfung erstellen möchten.

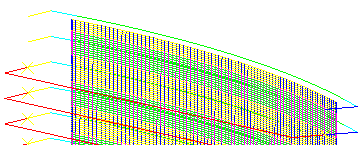

   Eine Verknüpfung zwischen den beiden Kursen wird erstellt.


5. Wiederholen Sie die beiden vorhergehenden Schritte, wenn Sie weitere Paare von Kursen miteinander verknüpfen möchten.

Verknüpfungskette zwischen Kursen erstellen

Wenn Sie Verknüpfungskette aktivieren, können Sie aufeinanderfolgende Kurse verknüpfen, indem Sie im Bauteil nacheinander darauf klicken. Anstatt als Paare (wie mit der Schaltfläche Verknüpfung) werden mit der Verknüpfungskette mehrere Kursen durch Klicken miteinander verknüpft. TruFiber gibt an, welche Kurse zum Verknüpfen zulässig sind, wenn Sie den Mauszeiger darüber bewegen.

1. Stellen Sie im Dialogfeld Kurse bearbeiten sicher, dass Verknüpfungsmodus ausgewählt ist.
2. Klicken Sie auf Verknüpfungskette .

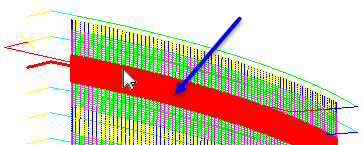

3. Wählen Sie einen Kurs aus, aus dem Sie eine Verknüpfung erstellen möchten.

4. Wählen Sie einen Kurs aus, zu dem Sie eine Verknüpfung erstellen möchten.

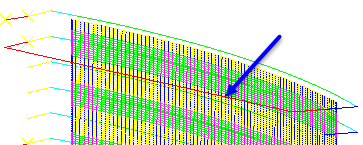

   Eine Verknüpfung zwischen den beiden Kursen wird erstellt.

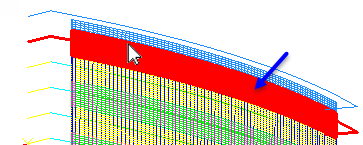

5. Wählen Sie einen weiteren Kurs um, um eine weitere Verknüpfung zu erstellen.

   Nur zulässige Kurse werden hervorgehoben, wenn Sie den Mauszeiger darüber bewegen.



   Eine Verknüpfung zum nächsten Kurs wird erstellt.


6. Wiederholen Sie den vorherigen Schritt, um die Verknüpfungskette weiter zu erstellen.

Alle Verknüpfungen von Kursen aufheben

1. Stellen Sie im Dialogfeld Kurse bearbeiten sicher, dass Verknüpfungsmodus ausgewählt ist.
2. Klicken Sie auf Alle Verknüpfungen aufheben .

   Alle Verknüpfungen werden aus dem Werkzeugweg entfernt.
