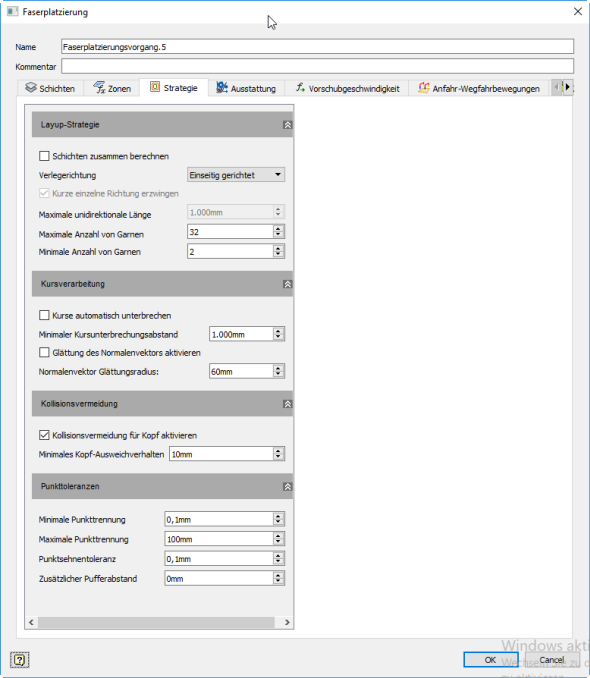

Die Registerkarte Strategie bestimmt die Berechnung der Schichten, die Richtung des Layup und spezifische Garnparameter für die Wege. Bearbeiten Sie ggf. die Werte so, dass sie mit Ihren Geräte funktionieren.
Layup-Strategie
- Schichten zusammen berechnen
- Berechnet den Schichten als einzelne Schicht, wobei im Wesentlichen die Begrenzungen der Schichten miteinander verknüpft werden.
- Layup-Richtung
-
- Unidirektional: Alle Kurse verlaufen in dieselbe Richtung.
- Bidirektional: Jeder zweite Kurs wird umgekehrt und verläuft in die entgegengesetzte Richtung.
- Kurze einzelne Richtung erzwingen
- Wurde die Layup-Richtung auf bidirektional festgelegt, können Sie mit dieser Option verhindern, dass Kurse umgekehrt werden, wenn sie zu kurz sind. Kurse, die kürzer sind als in Maximale unidirektionale Länge festgelegt, werden nicht umgekehrt.
- Maximale unidirektionale Länge
- Bei Auswahl von Kurze einzelne Richtung erzwingen ist dieser Wert die maximale Länge eines Kurses, der nicht umgekehrt werden soll, wenn die Layup-Richtung auf bidirektional festgelegt ist.
- Maximale Anzahl von Garnen
- Die maximale Anzahl der für einen Kurs zulässigen Garne.
- Minimale Anzahl von Garnen
- Die minimale Anzahl der für einen Kurs zulässigen Garne.
Kursverarbeitung
- Kurse automatisch unterbrechen
- Hat ein Kurs einen Bereich, entlang dessen keine Garne verlegt sind, der länger als Minimaler Kursunterbrechungsabstand ist, teilt TruFiber den Kurs in kleinere Kurse auf.
- Glättung des Normalenvektors aktivieren
- Nahtlose Vektorenübergänge bei scharfen Änderungen von Normalenvektorwinkeln. Autodesk empfiehlt, den Normalenvektor-Glättungsradius auf das Ein- bis Dreifache des Rollenradius festzulegen.
Kollisionsvermeidung
- Kollisionsvermeidung aktivieren
- Wenn der Abstand zwischen dem Bauteil und der äußeren Begrenzung des R-Werts eines Kollisionspunkts kleiner als der hier festgelegte Wert für Minimales Kopf-Ausweichverhalten ist, wird eine Kollision erwartet. Aktivieren Sie diese Option, um Kollisionen mithilfe der Einstellungen im Dialogfeld Verlegepunkte zu vermeiden.
Punkttoleranzen
- Minimale Punkttrennung
- Der minimal zulässige Abstand zwischen Punkten im Werkzeugweg. Keine zwei aufeinander folgenden Punkte im Werkzeugweg sind näher zueinander als dieser Wert. Dadurch wird verhindert, dass die Punktdichte zu hoch ist und Auswirkungen auf die Leistung hat.
- Maximale Punkttrennung
- Als Gegenteil zu Minimale Punkttrennung ist dies der maximal zulässige Abstand zwischen Punkten im Werkzeugweg. Keine zwei aufeinander folgenden Punkte im Werkzeugweg sind weiter voneinander entfernt als dieser Abstand. Dadurch wird mindestens eine bestimmte Dichte von Punkten sichergestellt.
- Punktsehnentoleranz
-
Der maximal zulässige Abstand zwischen dem realen Werkzeugweg und dem Segmentpfad zwischen zwei Punkten.
Dies funktioniert bei minimaler und maximaler Punkttrennung zum Definieren einer variable Dichte von Punkten, um Bereiche mit einer Diskontinuität bei den Tangenten hervorzuheben, z. B. eine Rampe. Dies ist der Grund dafür, dass Minimale Punkttrennung erforderlich ist, da die Punktsehnentoleranz Punkte generieren kann, die je nach Geometrie und Sehnentoleranz möglicherweise zu nahe beieinander liegen.
- Zusätzlicher Pufferabstand
- Die Größe des zusätzlichen Pufferbereichs um die Schicht herum, um sicherzustellen, dass der Werkzeugweg der Oberfläche folgt.
