Referenz zu Dokumenteinstellungen

Verwenden Sie das Dialogfeld Dokumenteinstellungen, um Vorgabewerte für das aktuelle Dokument festzulegen. Dieses Dialogfeld enthält die meisten, jedoch nicht alle Einstellungen von TruFiber. Für Einstellungen, die nicht enthalten sind, gelten die zuletzt beim Arbeiten in TruFiber verwendeten Werte.

Registerkarte Werkzeugweg anzeigen

Passen Sie Farbe, Stil und Gewicht für Parameter im Dialogfeld Dokumenteinstellungen auf der Registerkarte Werkzeugweg anzeigen an.

Markierungen hinzufügen/ausschneiden
Die Punkte im Werkzeugweg, an denen Garn oder Band hinzugefügt oder abgeschnitten wird.
Zonenmarkierungen
Diese Markierungen zeigen die Umrisse für Bearbeitungszonen. Eine Bearbeitungszone ist ein Bereich, in dem Sie für die Merkmale dieses Bereichs geeignete spezifische Fertigungsparameter verwenden möchten.
Andere Markierungen
Informationen folgen.
Spitzenpunkte
Mit diesen Punkten an der Spitze der Rolle auf der Oberfläche werden die Maschinenbewegung bestimmt sowie die Kollisionsvermeidungs- und Prozessparameter berechnet.
Werkzeug-, Tangenten- und Rollenachsen
Diese drei Achsentypen beschreiben Kontaktpunkte und Bewegungsbahnen auf der Oberfläche. Vorgabemäßig ist deren Größe auf 0 festgelegt, und sie werden im TruFiber-Fenster nicht angezeigt. Um sie sichtbar zu machen, legen Sie die Größe auf Werte größer als 0 fest, z. B. 1 Zoll.
  • Werkzeugachse: Vektor zur Definition der Normalen zum Kontaktpunkt der Rolle zur Oberfläche, mit anderen Worten die Achse parallel zur Achse des Kopfs. Durch Drehen des Maschinenkopfs ändern Sie diesen Vektor.
  • Tangentenachse: Die Richtung, in der das Material verlegt wird, mit anderen Worten die Richtung der Maschinenbewegung. Diese befinden sich an einer Tangente zu Werkzeugachsen.
  • Rollenachse: Diese Achse wird an einem Verlege- oder Verknüpfungspunkt positioniert und ist parallel zur Mittelachse der Rolle. Dies ist die dritte Achse neben der Werkzeug- und Tangentenachse an einem Kontaktpunkt auf der Oberfläche.

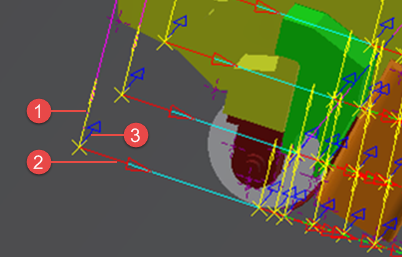

  1. Werkzeugachse
  2. Tangentenachse
  3. Rollenachse
Verlegungsbewegungsbahnen
Dies sind die Wege auf der Oberfläche, wo die Maschine Material verlegt. Jede Linie ist in der Mitte eines Kurses, z. B. zwischen Garn 4 und 5 in einem Kurs mit 8 Garnen.
Bewegungsbahnen für das Ein-/Ausrollen
Dies sind die Wege auf der Oberfläche, denen die Maschine folgt, wenn sie das Verlegen von Material vorbereitet (Einrollen) oder das Verlegen abgeschlossen hat (Ausrollen). Die Maschinenrolle hat Kontakt mit der Oberfläche, es wird jedoch kein Material angewendet.
Rückzugsbewegungsbahnen
Dies sind Wege, denen die Maschine folgt, wenn sie sich nach Abschluss eines Kurses vom Bauteil zurückzieht. Die Bewegung für diese Wege ist normalerweise langsamer als beim Verlegen von Material.
Annäherungsbewegungsbahnen
Dies sind Wege, denen die Maschine folgt, wenn sie sich zum Starten eines Kurses dem Bauteil annähert. Die Bewegung für diese Wege ist normalerweise langsamer als beim Verlegen von Material.
Verknüpfungsbewegungsbahnen
Dies sind die Wege außerhalb des Bauteils, denen die Maschine folgt, wenn sie zum nächsten Kurs wechselt.
Unterbrechungsbereiche
Ein Unterbrechungsbereich ist ein Bereich eines Kurs, wo kein Material verlegt wird und die Maschine noch auf der Oberfläche rollt. Unterbrechungsbereiche werden durch den Vorgang festgelegt und können basierend auf einem Mindestabstand automatisch in eine Bewegung außerhalb des Bauteils umgewandelt werden. Es können mehrere Abstände oder Kursbereiche in einem einzelnen Werkzeugweg vorkommen. Die in Grafiken angezeigten Unterbrechungsabstände sollten den im Dialogfeld Kurse bearbeiten angezeigten Unterbrechungsabständen entsprechen.

Registerkarte Faserpfadanzeige

Passen Sie Farbe, Linienstil, Linienstärke und weitere Anzeigeoptionen im Dialogfeld Dokumenteinstellungen auf der Registerkarte Faserpfadanzeige an.

Garnkanten anzeigen
Zeigt die Kanten aller Garne an.
Kopfprofile anzeigen
Ein Profil ist ein Kontaktpunkt (Linie) der Rolle auf der Oberfläche an jedem NC-Punkt. Sie können dies an jedem Garnschnitt anzeigen (Nur außen).
Alternative Farbe für Garnkanten
Verwenden Sie alternative Farbe für Garnkanten von Kurs zu Kurs.
Garn-/Kurskanten
Legen Sie die Farbe und den Linienstil für Garnränder in jedem Kurs fest.
Interne Garnkanten
Passen Sie Linienstil und Linienstärke für die Ränder aller Garne in Kursen an. Dabei wird die für Garn-/Kurskanten festgelegte Farbe verwendet.
Alternative Farbe für Garnkanten
Verwenden Sie alternative Farbe für Garnkanten von Kurs zu Kurs.
Alternative Farbe für Kopfprofile
Verwenden Sie alternative Farben im Wechsel von Profil zu Profil.
Alternierende Garn-/Kurskanten
Legen Sie eine alternative Farbe für Garn-/Kurskanten fest. Diese Farbe würde für jeden zweiten Kurs verwendet. Diese Option wird nur verwendet, wenn Alternative Farbe für Garnkanten ausgewählt ist.
Kopfprofile
Passen Sie Farbe und Linien für Kopfprofile an.
Interne Kopfprofile
Wenn Sie alle Kopfprofile anzeigen, sind dies die Eigenschaften der inneren oder internen Profile an jedem NC-Punkt.
Alternierende Kopfprofile
Legen Sie eine alternierende Farbe für Kopfprofile fest. Diese Farbe würde für jedes zweite Profil verwendet. Diese Option wird nur verwendet, wenn Alternative Farbe für Kopfprofile ausgewählt ist.
Kurze Garnbereiche
Passen Sie die Eigenschaften von Garnen, die für die Fertigung zu kurz sind, basierend auf dem minimalen Einstellungen der Maschine an.
Oberflächenfarbe
Die Farbe der Oberfläche, nachdem Layer hinzugefügt wurden. Diese ist nicht identisch mit der Basisoberfläche. Ein Werkzeugweg muss basierend auf dem durch die hinzugefügten Layer erstellten Versatz berechnet werden. Diese Einstellung ermöglicht das Anzeigen dieses Versatzes beim Bearbeiten des Werkzeugwegs.
Farbe der Oberflächenkante
Die Kantenfarbe der Versatzoberfläche (Oberfläche mit Layern).
