Verwenden Sie den Kollisionsinspektor, um potenzielle Kollisionen im Werkzeugweg zu erkennen. Passen Sie den Kollisionstoleranzwert an, um zu sehen, wie potenzielle Kollisionen betroffen sind. Sie können auch einen Algorithmus zum Vermeiden potenzieller Kollisionen verwenden.
- Klicken Sie im Editor für den Werkzeugweg in der Multifunktionsleiste von TruFiber
auf TruFiber.

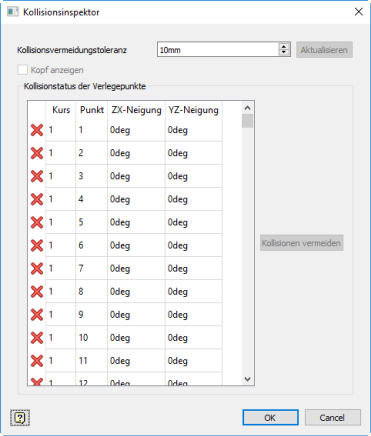

Das Dialogfeld Kollisionsinspektor wird geöffnet.
- Klicken Sie neben dem Feld Kollisionsvermeidungstoleranz auf Aktualisieren, um die aktualisierten Werte in das Dialogfeld zu laden.
Der Kollisionsinspektor führt alle Kurse und Verlegepunkte des Werkzeugwegs auf. Das rote X neben Kursen weist auf potenzielle Kollisionen hin. Nachdem Sie die Werte zur Vermeidung von Kollisionen aktualisiert haben, sollten diese Symbole zu grünen Häkchen werden.
- Optional: Zur Anzeige des Maschinenkopfs und seiner Kollisionspunkte im Anwendungsfenster wählen Sie Kopf anzeigen aus.
Die Kollisionspunkte des Maschinenkopfs werden auf dem Kopf hervorgehoben. Es handelt sich hierbei um die Punkte, die Sie im Dialogfeld Kollisionspunkte beim Einrichten der Anlagen erstellt haben. Der Kopf wird in der Position angezeigt, die dem ausgewählten Verlegepunkt entspricht.
- Optional: Ändern Sie den Wert für die Kollisionsvermeidungstoleranz, und klicken Sie auf Aktualisieren, um zu sehen, wie sich dies auf potenzielle Kollisionen auswirkt.
- Klicken Sie auf Kollisionen vermeiden, um automatisch zu versuchen, Winkel so zu korrigieren, dass Kollisionen vermieden werden.
