Ein Prozess ist eine Inventor-Baugruppendatei zur Beschreibung des Fertigungsprozesses für das herzustellende Bauteil. Zum Erstellen eines Prozesses müssen Sie eine in TruPlan vorbereitete Bauteildatei einfügen.
- Erstellen Sie in Inventor eine Baugruppendatei, und speichern Sie diese.
- Wechseln Sie zur Registerkarte TruFiber.
- Klicken Sie in der Multifunktionsleiste von TruFiber auf TruFiber.
Der TruFiber-Browser wird mit dem Knoten Fertigungsprozesse geöffnet.
- Wählen Sie den Knoten Fertigungsprozesse aus, und klicken Sie in der Multifunktionsleiste von TruFiber auf TruFiber.
- Wechseln Sie zur .ipt-Datei, die Sie in TruPlan vorbereitet haben, und fügen Sie sie der Baugruppe hinzu.
Die Bauteildatei wird im TruFiber-Browser unter Komponenten-Verknüpfungen hinzugefügt.
- Wählen Sie im TruFiber-Browser den Knoten Fertigungsprozesse aus, und klicken Sie in der Multifunktionsleiste von TruFiber auf TruFiber.

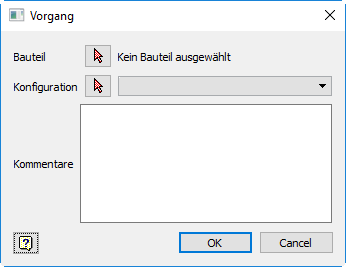

Das Dialogfeld Prozess wird geöffnet.
- Klicken Sie auf den Auswahlpfeil
, und wählen Sie die Verknüpfung für die Bauteildatei im TruFiber-Browser aus.

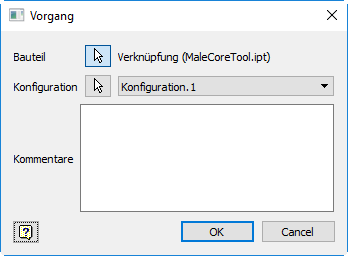

Das Dialogfeld Vorgang zeigt an, welches Bauteil ausgewählt wurde, zusammen mit der in TruPlan erstellten Vorgabefertigungskonfiguration.
Anmerkung: Eine Konfiguration definiert eine Fertigungsstrategie für jede Schicht in der Bauteildatei. Dies ist in TruPlan eingerichtet. - Optional: Wählen Sie eine andere Konfiguration im Feld Konfiguration aus.
Sie sollten nun einen neuen Prozess unter Fertigungsprozesse im TruFiber-Browser sehen.
Sie können einem Prozessdokument ggf. auch Achsensysteme hinzufügen. Sie können später, wenn Sie eine Maschine hinzufügen und das Setup erstellen, diese Achsensysteme oder die der Maschine verwenden.
