ALARGA (comando)

Alargue objetos hasta encontrar las aristas de otros objetos.

Para alargar objetos, haga clic en ALARGA o escriba ALARGA en la línea de comando y pulse Intro.

Presentación

Los objetos se pueden alargar de dos modos: Rápido y Estándar.

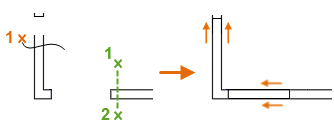

Modo Rápido: para alargar objetos, seleccione los objetos que desea alargar individualmente, pulse y arrastre para iniciar una ruta de selección a mano alzada o elija dos ubicaciones vacías para especificar un borde de captura. Todos los objetos actúan automáticamente como aristas de contorno.

Las opciones del modo Rápido son las siguientes:

• Aristas de corte
• Borde (no se muestra como una opción)
• Captura
• Modo
• Proyecto

Modo Estándar: para alargar objetos, seleccione primero los contornos y pulse Intro. A continuación, seleccione los objetos que desee alargar. Para utilizar todos los objetos como límites, pulse Intro en la primera solicitud Designar objetos.

Las opciones del modo Estándar son las siguientes:

• Designe aristas de contorno...
• Aristas de corte
• Borde
• Captura
• Modo
• Proyecto
• Arista

Solicitudes de la línea de comando

Las siguientes solicitudes se muestran en el modo Rápido o Estándar.

• Aristas de contorno... Utiliza los objetos seleccionados para definir las aristas de contorno hasta las que se desea alargar un objeto.

• Especifique un objeto para alargarlo... Permite especificar los objetos que se van a alargar. Pulse Intro para terminar el comando.

• Use la tecla Mayús y seleccione para recortar Recorta los objetos seleccionados hasta el contorno más cercano en lugar de alargarlos. Éste es un método sencillo para alternar entre recortar y alargar.

• Aristas de corte Utiliza los objetos seleccionados para definir las aristas de contorno hasta las que se desea alargar un objeto.

• Borde Permite seleccionar todos los objetos que se cruzan con el borde de selección. La línea o borde de selección consiste en una serie de segmentos de línea temporales que se especifican mediante dos o más puntos de borde. El borde de selección no forma un bucle cerrado.

• Captura Permite seleccionar los objetos incluidos total o parcialmente en un área rectangular definida por dos puntos.

  Nota: algunas selecciones de captura de objetos para alargar resultan ambiguas. ALARGA resuelve la selección continuando la ventana de captura rectangular en sentido horario desde el primer punto hasta el primer objeto encontrado.

• Modo Permite establecer el modo de alargamiento por defecto en Rápido, que utiliza todos los objetos como aristas de contorno potenciales, o en Estándar, que solicita la selección de las aristas de contorno.

• Proyecto Permite especificar el método de proyección utilizado al alargar objetos.

• Ninguno Indica que no se realiza ninguna proyección. Sólo se alargan los objetos que se intersecan con la arista de contorno en el espacio 3D.

• SCP Determina la proyección en el plano XY del sistema de coordenadas personales (SCP) actual. Sólo se alargan los objetos que no se intersecan con los objetos de contorno en el espacio 3D.

• Vista Indica una proyección a lo largo de la línea de mira actual.

• Arista Alarga el objeto hasta la arista implícita de otro objeto o solo hasta un objeto que se interseca realmente con el primero en el espacio 3D.



• Alargar Alarga el objeto de contorno a lo largo de su camino natural para intersecarlo con otro objeto o con su arista implícita en el espacio 3D.



• No alargar Indica que el objeto solo se debe alargar hasta un objeto de contorno que se interseque realmente con el primero en el espacio 3D.



• Deshacer Revierte los cambios más recientes realizados por el comando ALARGA.
