Referencias de marcas de revisión

Puede añadir referencias a una marca de revisión para crear una relación bidireccional entre una marca de revisión y otra información del proyecto. Esto permite que el equipo acceda fácilmente a cualquier información relevante sobre una marca de revisión.

Estos son algunos ejemplos de cómo puede ser esta relación:

• Puede añadir una referencia a otro archivo en una marca de revisión y hacer clic para abrir ese archivo directamente desde la marca.

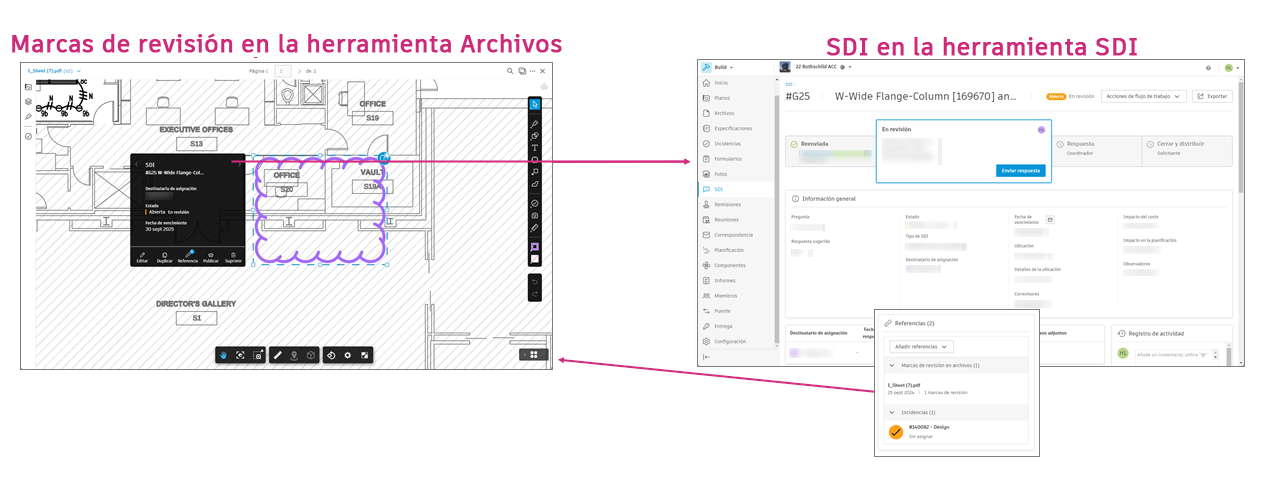

• Si utiliza Autodesk Build, puede añadir una referencia a una SDI y, a continuación, abrirla en la herramienta SDI. A continuación, en la herramienta SDI, verá la marca de revisión a la que hace referencia y podrá hacer clic en ella para volver al documento en el que se encuentra.



En este tema, aprenderá a:

• Añadir referencias a marcas de revisión
• Desplazar distintivos de referencia
• Ocultar distintivos de referencia
• Eliminar referencias en marcas de revisión

Añadir referencias a marcas de revisión

1. En la herramienta Archivos, abra un archivo.

2. Cree una marca de revisión o seleccione una marca de revisión existente.

3. Haga clic en en el menú que aparece sobre la marca de revisión.

4. Haga clic en la ficha Referencias en el panel derecho.

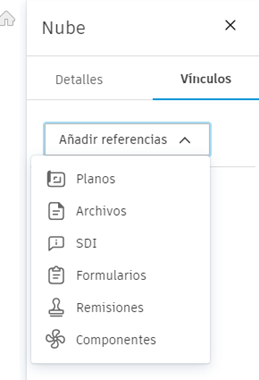

5. Haga clic en Añadir referencias y elija un tipo de referencia. Entre las opciones se incluyen:

   • Planos
   • Archivos
   • SDI
   • Formularios
   • Presentaciones
   • Activos



6. Añada las referencias seleccionadas.

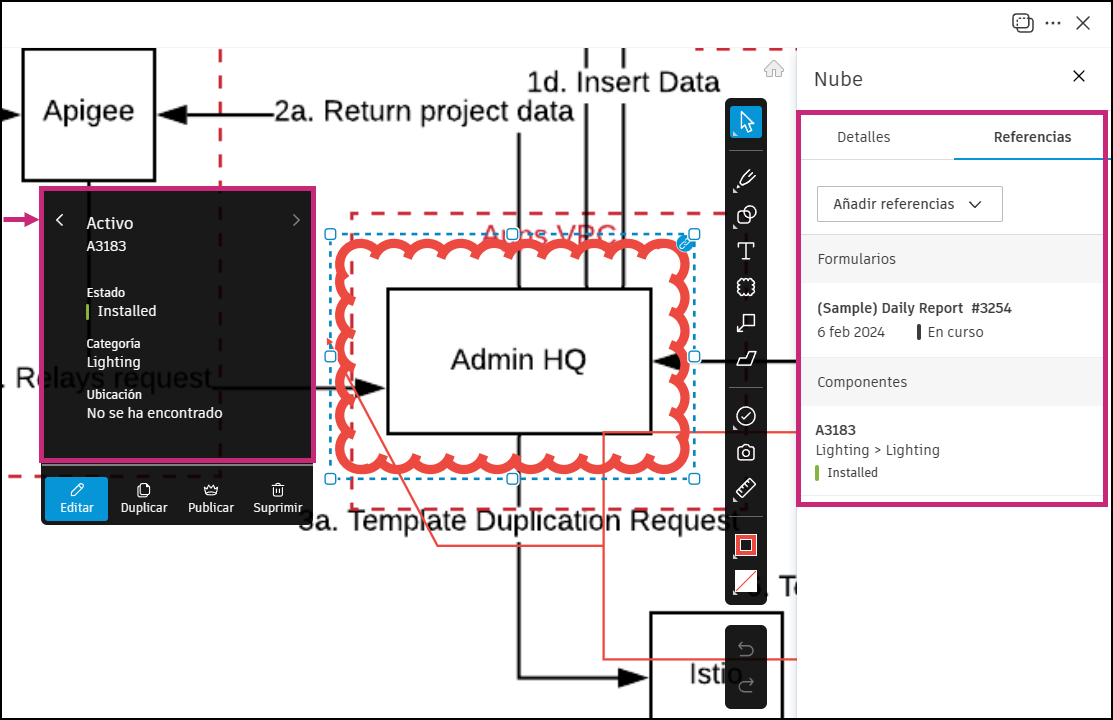

Las referencias se mostrarán en la ficha Referencias. Además, al hacer clic en una marca de revisión, en el menú puede ver rápidamente las referencias y, si procede, utilizar las flechas para desplazarse entre varias referencias.

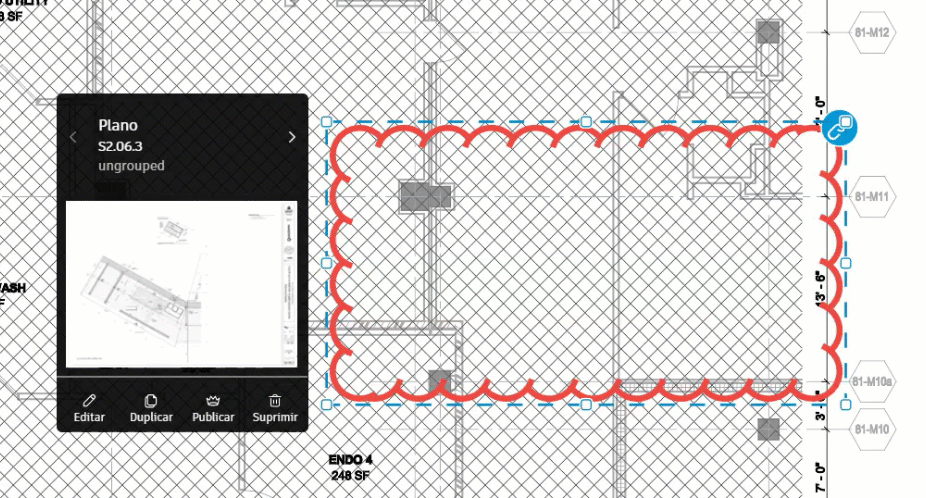

Desplazar distintivos de referencia

Con una marca de revisión seleccionada, puede arrastrar un distintivo de referencia para moverlo a cualquier lugar del visor. Esto no afectará al modo en que los demás ven el distintivo y el desplazamiento solo durará el tiempo que dure la sesión de visualización de archivos actual.

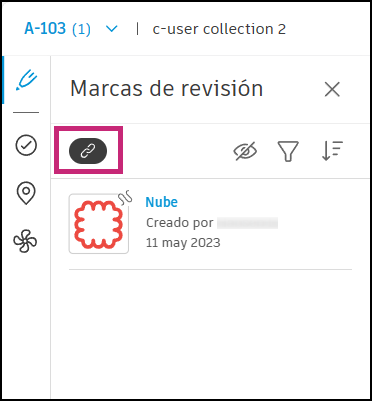

Ocultar distintivos de referencia

1. En el menú de navegación de la izquierda, haga clic en el icono de marcas de revisión .

2. Haga clic en el icono de distintivo.



Ocultar distintivos de referencia no afectará a la vista de nadie más y solo estarán ocultos durante la sesión de visualización de archivos actual.

Eliminar referencias en marcas de revisión

1. En la herramienta Archivos, abra un archivo.
2. Haga clic en una marca de revisión.
3. Haga clic en .
4. Haga clic en la ficha Referencias en el panel derecho.
5. Coloque el cursor sobre la referencia y haga clic en para eliminarla.
6. En el menú emergente, haga clic en Eliminar.
