Generar una ruta de herramienta de Cajera 2D
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 2D > Cajera 2D.
Se abre el cuadro de diálogo Cajera 2D.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.
Sugerencia: Las fresas redondeadas y con punta plana son las más adecuadas para eliminar material con una ruta de herramienta como Cajera 2D.
En la ficha Geometría, con la opción Selecciones de cajera activa, seleccione caras, aristas o bocetos de sólido como área de mecanizado.
Sugerencia: Coloque el ratón sobre el cuadro Selecciones de cajera para obtener más información.Si ha seleccionado una arista o un boceto, compruebe que las flechas de contorno de color rojo apunten en la dirección correcta. En las cajeras internas, la flecha de contorno debe apuntar en sentido antihorario. En el caso de los salientes, la flecha de contorno debe apuntar en sentido horario. Si es necesario, haga clic en la flecha de contorno para voltear su dirección.
En la ficha Pasadas, defina la Sobrepasada máxima.
Sugerencia: Consulte a su proveedor de herramientas para conocer las recomendaciones de sobrepasada. Normalmente, este valor puede situarse entre el 10 % y el 40 % del diámetro de la herramienta, dependiendo del tipo de material, el tamaño de la herramienta y la rigidez de la configuración.Pasos opcionales:
Para mecanizar a varias profundidades, active el grupo Varias profundidades y especifique la Reducción de desbaste máxima.
Para evitar que las esquinas pronunciadas se vean afectadas por la herramienta, aumente el Radio de corte mínimo.
Para crear una ruta de herramienta de espiral continua para un movimiento de máquina suave, active Utilizar mecanizado de espiral transformado.
Para reducir el tamaño del programa CN, active Suavizado.
Para ajustar la profundidad Z final, vaya a la ficha Alturas y desfase la Altura inferior. Los Contornos seleccionados son la profundidad final por defecto.
Haga clic en Aceptar.

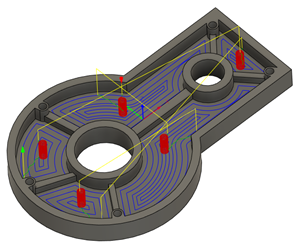

Se genera la ruta de herramienta.
