Generar una ruta de herramienta Horizontal
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 3D > Horizontal.
Se abre el cuadro de diálogo Horizontal.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. En el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.
Sugerencia: Las fresas planas y con punta redonda son las más adecuadas para las rutas de herramienta de acabado Horizontal.
En la ficha Geometría, puede contener el área de la ruta de herramienta con un Contorno de mecanizado y, a continuación, seleccionar la arista o el boceto que representa el área que se va a mecanizar. Si no se realiza ninguna selección, se evaluará el mecanizado de todo el modelo dentro del cuadro de Material definido.
En la ficha Pasadas, active Sobrepasada manual para ajustar el espaciado de corte. Cuando esta opción está desactivada, Fusion establece una distancia de sobrepasada por defecto. La distancia debe ser menor que el área plana de la parte inferior de la herramienta.
Pasos opcionales:
Para cambiar el patrón del corte, active el parámetro Utilizar mecanizado de espiral transformado.
Para crear únicamente cortes concurrentes o solo cortes convencionales, defina el parámetro Dirección.
Para crear varias profundidades Z, active el parámetro Varias profundidades.
Para reducir el tamaño del programa CN, active Suavizado.
Haga clic en Aceptar.
Se genera la ruta de herramienta.

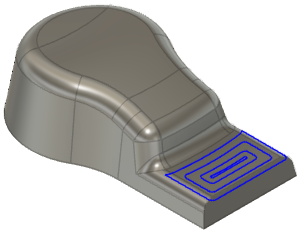

Ruta de herramienta Horizontal en el área plana.
Cuando el área plana crea una estante, la herramienta de corte se desplaza más allá de las áreas planas para limpiar las aristas.
