Generar una ruta de herramienta de Rampa
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 3D > Rampa.
Se abre el cuadro de diálogo Rampa.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.
Sugerencia: Las fresas redondeadas y con punta plana son las más adecuadas para las rutas de herramienta de acabado de Rampa.
En la ficha Geometría, puede contener el área de la ruta de herramienta con un Contorno de mecanizado y, a continuación, seleccionar la cara, la arista o el boceto que representa el área que se va a mecanizar. Si no se realiza ninguna selección, se evaluará el mecanizado de todo el modelo dentro del cuadro de Material definido.
En la ficha Alturas, ajuste el área vertical para mecanizar en Z mediante la configuración de la Altura superior y la Altura inferior del área de corte.
En la ficha Pasadas, defina el parámetro Reducción máxima para controlar el paso en Z.
Pasos opcionales:
Para controlar el valor de Reducción automáticamente en función del acabado de superficie deseado, introduzca un valor de Altura de cúspide.
Los parámetros Diámetro mínimo y Radio de corte mínimo se pueden ajustar para evitar la unión de la herramienta en esquinas estrechas.
Para ajustar los cortes concurrentes frente a convencionales, defina el parámetro Dirección.
Para ajustar el material para futuras operaciones de acabado, active la casilla de Material a dejar.
Para reducir el tamaño del programa CN, active Suavizado.
Haga clic en Aceptar.

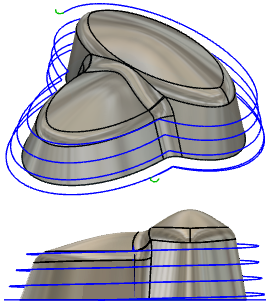

Se genera la ruta de herramienta.
