Mecanizado de entalladuras
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Análisis de accesibilidad resalta las partes del diseño que están visibles desde una vista de plano seleccionada. Utilice esta herramienta para identificar entalladuras y superficies ahuecadas en el diseño que pueden ser difíciles de fabricar. Por ejemplo:
- Sustractivo: las entalladuras pueden ser inaccesibles para determinadas operaciones o configuraciones de mecanizado.
- Fundición: las entalladuras pueden impedir que la pieza se expulse directamente de una máquina de moldeado por inyección.
- Aditivo: las entalladuras pueden necesitar soportes adicionales en los procesos de fabricación de aditivos.

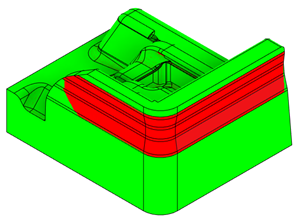

Ejemplo de un zona de entalladura en rojo
Mecanizado de entalladuras con movimiento de 3 ejes
Con el parámetro Mecanizar entalladuras, puede generar una ruta de herramienta de 3 ejes para mecanizar las zonas de entalladura. Las herramientas de bola, disco, cilindro o cola de milano son las más adecuadas para el mecanizado de entalladuras de 3 ejes.

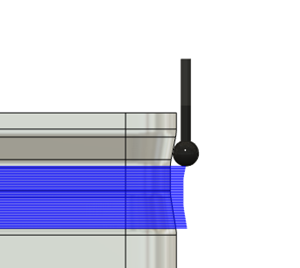

Zonas de entalladura mecanizadas con una fresa de bola
Mecanizado de entalladuras con movimiento de 5 ejes
Con el parámetro Mecanizar entalladuras y con las opciones de la pestaña Varios ejes, puede generar una ruta de herramienta de 5 ejes para mecanizar las zonas de entalladura. En comparación con el mecanizado de 3 ejes, en el de 5 ejes puede utilizar una gama más amplia de herramientas, incluida una de punta redonda. Por lo general, el uso del movimiento de 5 ejes en el mecanizado de entalladuras le permite llegar a más zonas de una pieza en una sola operación, lo que le ahorra un valioso tiempo de programación.

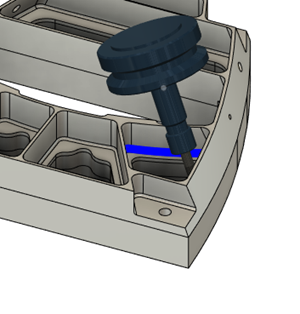

Las zonas de entalladura se mecanizan con una herramienta de punta redonda
