Referencia sobre el contorno de varios ejes

Mecanizado de 5 ejes de curvas de superficie.

Qué veremos en esta lección

El Contorno de múltiples ejes se utiliza para el mecanizado de curvas 3D que se encuentran sobre la cara del modelo. Pueden ser aristas reales de las caras del modelo o curvas 3D que se han proyectado en la cara de un modelo. Fusion creará una ruta de herramienta que siga la curva/arista seleccionada, manteniendo la normal/perpendicular a la superficie del modelo. Otras opciones le permiten inclinar la herramienta hacia adelante o de lado a lado. Aunque puede compensar hacia la izquierda o la derecha de la curva seleccionada, normalmente se mecanizaría directamente en el centro de la curva.

Fabricación > Fresado > Múltiples ejes > Contorno de múltiples ejes

Si desea seguir esta lección de vídeo, la pieza de muestra se encuentra en la carpeta Ejemplos de CAM y en la subcarpeta Ultimate.

1. En la ficha Fresado, seleccione Múltiples ejes > Contorno de múltiples ejes .

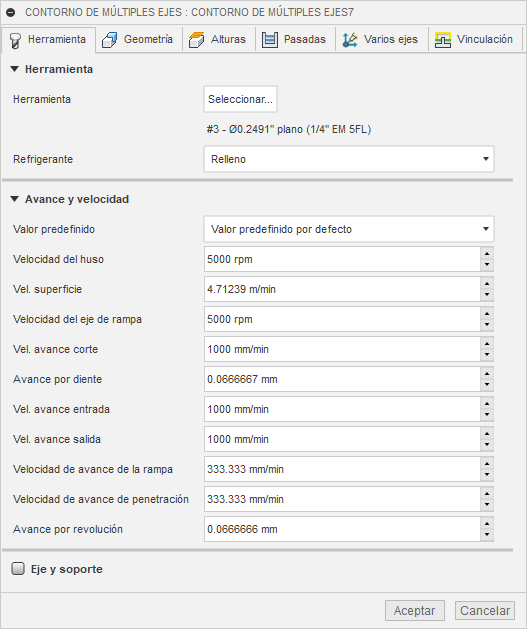

2. En el cuadro de diálogo Contorno de múltiples ejes, en la ficha Herramienta, haga clic en Seleccionar para abrir la Biblioteca de herramientas.
3. Cambie el parámetro Filtro para seleccionar solo herramientas cónicas.
4. Seleccione Aceptar para cerrar el filtro.
5. Seleccione la fresa cónica de 0,3 mm x 8°.
6. Seleccione Aceptar para cerrar la biblioteca.
7. En la ficha Geometría, seleccione la geometría como se muestra en el vídeo.
8. En la ficha Alturas, no realice cambios.
9. En la ficha Pasadas, no realice cambios.
10. En la ficha Vinculación, no realice cambios.
11. Seleccione Aceptar para crear la ruta de herramienta.

En la ficha Herramienta, seleccione una herramienta adecuada para el mecanizado de un solo punto.

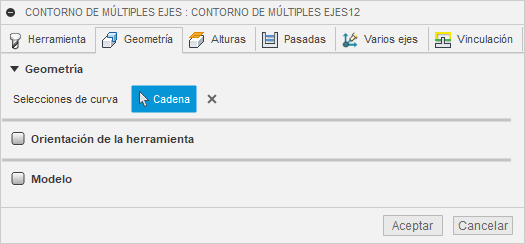

En la ficha Geometría, seleccione las cadenas que desea mecanizar.

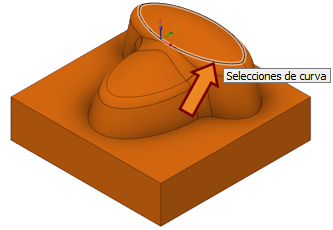

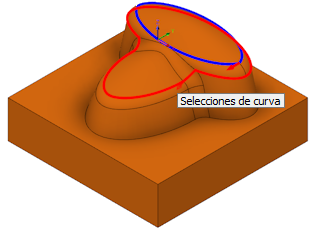

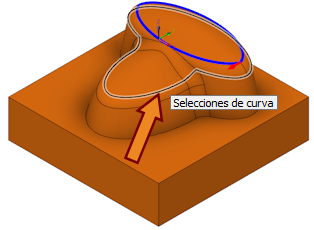

Seleccione la primera cadena de la cúpula.	La siguiente cadena será una selección parcial de la cadena. Seleccione la cadena como se muestra arriba.

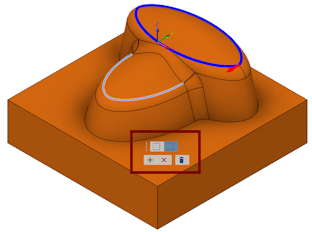

Aleje el cursor de la selección y vuelva a colocarlo en la selección. Observe el cambio de color. Haga clic en la cadena de nuevo.	Seleccione el icono Abrir contorno y acepte el contorno actual.

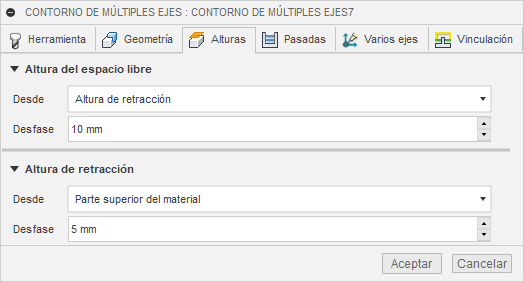

En la ficha Alturas, mantenga los valores predeterminados.

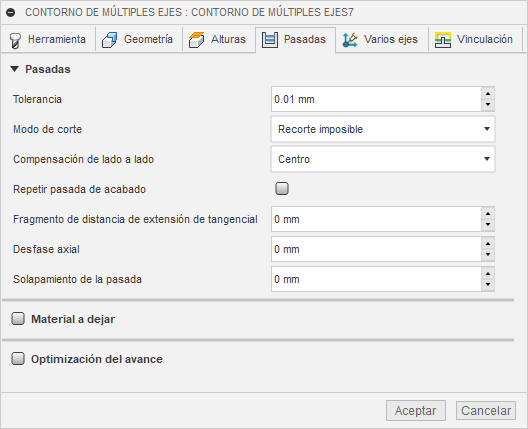

En la ficha Pasadas, mantenga los valores predeterminados. A continuación se indican los parámetros que se pueden controlar: El Modo de corte controla qué hacer cuando una sección de ruta de herramienta falla. Compensación de lado a lado coloca la herramienta en el centro de la curva seleccionada (valor predeterminado). También puede seleccionar Izquierda o Derecha de la curva. Fragmento de distancia de extensión de tangencial extiende el inicio y el final del contorno. Desfase axial desplaza la herramienta hacia arriba o hacia abajo a través del eje del husillo (Control de profundidad). Solapamiento de la pasada es cuánto se debe solapar el punto inicial en un contorno cerrado. Máx. Distancia del ventilador ** es un límite para barridos angulares grandes. Inclinación hacia delante** hace que la herramienta se incline hacia adelante (Frontal) o hacia atrás (Lateral) en la dirección de corte. Inclinación de lado a lado hace que la herramienta se incline hacia la izquierda o la derecha desde la dirección de corte. Inclinación mín./máx. impide que Fusion incline la herramienta más lejos de lo que la máquina puede. Máx. Longitud de segmento es el segmento más largo para cualquier movimiento de código CN individual. Máx. Barrido del eje de la herramienta es la distancia angular más grande para cualquier movimiento de código CN individual.

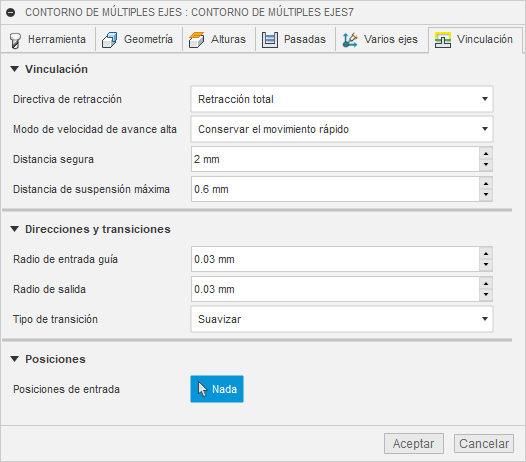

En la ficha Vinculación, mantenga los valores por defecto. La función de estos parámetros es la misma que la de la mayoría de las demás rutas de herramienta de Fusion.
