Referencia sobre la ruta de herramienta de ajuste de 4.º eje
Creación de rutas de herramienta de contorno giratorio.
Qué veremos en esta lección
Ajustar ruta de herramienta puede analizar la cadena seleccionada y crear una ruta de herramienta de contorno giratorio del 4.º eje. Esta opción solo está disponible en las rutas de herramienta 2D adaptativa, Cajera 2D y Contorno 2D. Aunque puede utilizar un boceto 2D o un modelo 3D para la geometría, se recomienda seleccionar siempre la geometría de un modelo 3D para que las rutas de herramienta mantengan la asociatividad. El concepto es bastante sencillo: se seleccionan las aristas que se van a mecanizar y se selecciona la cara que representa el radio de la pieza cilíndrica. Fusion calcula una geometría sin ajustar, crea una ruta de herramienta y vuelve a aplicar el ajuste de la ruta de herramienta alrededor del radio especificado.

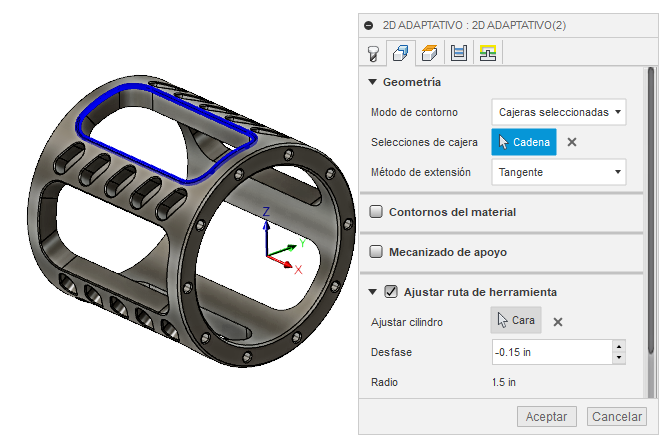

La función Ajustar ruta de herramienta se encuentra en la ficha Geometría de las rutas de herramienta 2D adaptativa, Cajera 2D y Contorno 2D. Se recomienda seleccionar esta opción antes de intentar seleccionar la geometría. Fusion cambiará las funciones de selección de geometría si sabe que va a crear una ruta de herramienta ajustada del 4.º eje.
 |

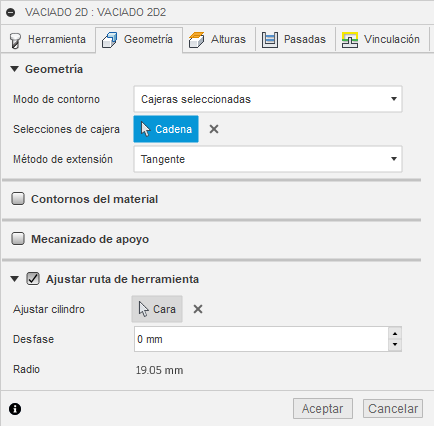

Ajustar cilindro permite seleccionar la cara exterior de una pieza cilíndrica, de modo que Fusion pueda determinar el radio de la ruta de herramienta ajustada. Esta selección debe ser un cilindro, NO un cono o una superficie irregular. El desfase se puede utilizar para desfasar hacia dentro o hacia fuera de la cadena seleccionada. |
Si desea seguir esta lección de vídeo, la pieza de muestra se encuentra en la carpeta Ejemplos de CAM y en la subcarpeta Ultimate. RECUERDE: Un anillo rojo indica que se hace clic con el botón izquierdo del ratón. Un anillo azul indica que se hace clic con el botón derecho del ratón.
Gran parte de su éxito dependerá del modelo que utilice. El mecanizado giratorio de una cajera en un cilindro generará una pared cónica debido al ángulo de la herramienta que apunta hacia el centro de la pieza. Las dos piezas siguientes parecen similares, pero la forma en que se diseña la cajera determinará si necesita un corte sencillo de cajera 2D directo hacia abajo en un cilindro (movimiento de indexación) o un movimiento de contorno giratorio del 4.º eje.
 |
 |
|
 |
 |
|
| Puede ver que las paredes de esta pieza bajan rectas. Solo tiene que crear una ruta de herramienta de 2D recta a través de ese plano. No es una cajera giratoria del 4.º eje. | En esta pieza puede ver que las paredes a través del eje Y están inclinadas, pero las paredes a través del eje X son rectas. Esta es una cajera giratoria del 4.º eje. |
Si es necesario inclinar las paredes a través del eje X, es posible que se necesite una máquina de fresado de 5 ejes. En esta vista final del cilindro (abajo), puede ver mejor la inclinación de las paredes.
 |
 |
|
| En la vista final, puede ver que las paredes de la cajera no apuntan hacia el centro de la pieza. Es un movimiento de carga recto a través del plano superior. | Aquí puede ver cómo la pared de la cajera izquierda se inclina a través de la línea central del cilindro y cómo la pared derecha está cerca, pero no es exacta. En este caso, lo mejor que se puede hacer es utilizar el parámetro Desfase para mover la selección de cadena hacia arriba o hacia abajo, para acercarse al ángulo real. La dirección del desfase dependerá de si se ha seleccionado la arista inferior o superior de la cajera. |
Es importante definir la orientación del eje para que apunten en una dirección que sea adecuada para la combinación de máquina y rotación. En la imagen anterior, el eje X apunta a través del centro del cilindro. Probablemente sería un eje “A” en un centro de mecanizado vertical. La configuración del plano y la orientación correctos afectará a la salida del posprocesador y de CN.
