Referencia sobre el editor de CN y comunicaciones
Se puede utilizar un editor para revisar el programa CN después del posprocesamiento.

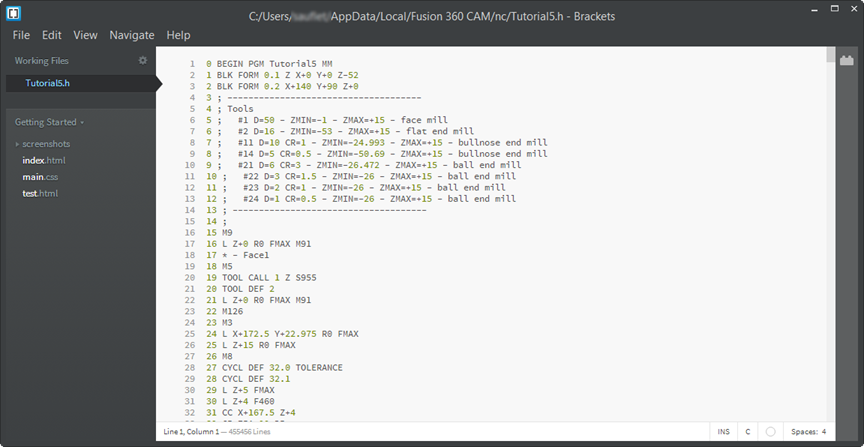

El editor incluido con el sistema se llama Brackets. Este editor es de código abierto y está disponible para su ejecución en un entorno multiplataforma. Es una buena opción para nosotros incluir el editor Brackets, ya que Fusion se ejecuta en entornos Windows y Mac.
Cuando se realiza el posprocesamiento del programa, el editor se abre automáticamente, lo que permite revisar el programa CN. Este es también un momento adecuado para guardar el programa en un dispositivo portátil, como una unidad flash o un disco, para transportarlo al equipo. Los soportes no incluyen la función de comunicaciones RS232
Hay disponibles varios editores de terceros, muchos de los cuales tienen funciones de comunicación RS232. Algunos son gratuitos y otros están disponibles pagando una tarifa. Si tiene un editor favorito, puede convertirlo en el editor por defecto cambiando las Preferencias.
En la esquina superior derecha, en la barra de la aplicación, haga clic en Mi perfil y, a continuación, seleccione Preferencias.

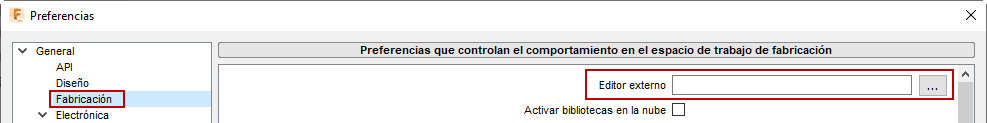

En el cuadro de diálogo Preferencias, en la lista de la izquierda, seleccione General - Fabricación y seleccione el Editor externo que desee.
Editores y comunicaciones de terceros
A continuación se muestra una lista breve de los editores disponibles para Windows y Mac OS. Algunos tienen opciones para comunicaciones RS232. Muchos incluyen funciones de trazado posterior.
No es un aval de estos productos.
| Producto | Editor | RS232 | Coste | OS | Sitio web |
|---|---|---|---|---|---|
| Cimco | x | disponible | $$ to $$$ | Win | https://www.cimco.com/ |
| Predator | x | disponible | gratis a $$$ | Win | https://www.predator-software.com/Predator_Software.htm |
| DNC Software LTD | x | disponible | -$$$ | Win | https://www.pronc.com/matrix.php |
| NotePad++ | x | N/D | donaciones | Win | https://notepad-plus-plus.org/ |
| Visual Studio .NET | x | N/D | gratuito | Win/Mac | https://code.visualstudio.com/ |
| Visor CN | x | N/D | gratuito | Win/Mac | https://apps.autodesk.com/FUSION/en/Home/Index |
| Sublime | x | N/D | -$ | Win/Mac | https://www.sublimetext.com/3 |
| UGS | x | sí | donaciones | Win/Mac | https://winder.github.io/ugs_website/ |
| Serial | sí | -$ | Mac | https://www.decisivetactics.com/products/serial/ | |
| goSerial | sí | donaciones | Mac | https://www.furrysoft.de/?page=goserial |
Leyenda de costes: -$ = Menos de $100, $= $100-$200, $$= $200-$300, $$$= $300 y más. La información de costes generales se incluye solo como referencia.
Información sobre cables de interfaz RS232
Los equipos modernos no suelen tener puertos RS232. Probablemente tendrá que adquirir un adaptador USB a RS232. Los puertos RS232 pueden ser configuraciones de 25 o 9 pines. Muchas máquinas CNC tendrán conectores RS232 de 25 pines, pero los adaptadores USB/RS232 probablemente tengan 9 pines. Los paquetes de comunicaciones profesionales mencionados anteriormente también pueden ofrecer información sobre el cable necesario para conectar el equipo a la máquina.
