Crear un patrón de ruta de herramienta lineal

Ejemplo de ruta de herramienta de patrón lineal

  1. Cree las operaciones para un solo elemento o la pieza donde desee crear el patrón.

  2. Añada las operaciones a una nueva carpeta Navegador haciendo clic con el botón derecho y seleccionando Añadir a nuevo patrón en el menú contextual emergente. Asimismo, puede seleccionar, de la barra de herramientas Fabricación, Configuración > Nuevo patrón icono de patrón para mostrar el diálogo Patrón.

  3. Seleccione Patrón lineal en el menú desplegable Tipo de patrón: (este es el valor por defecto).

  4. Haga clic en el botón Dirección 1 y seleccione una arista recta o una línea de boceto en la dirección en la que debería crearse el patrón para las operaciones.

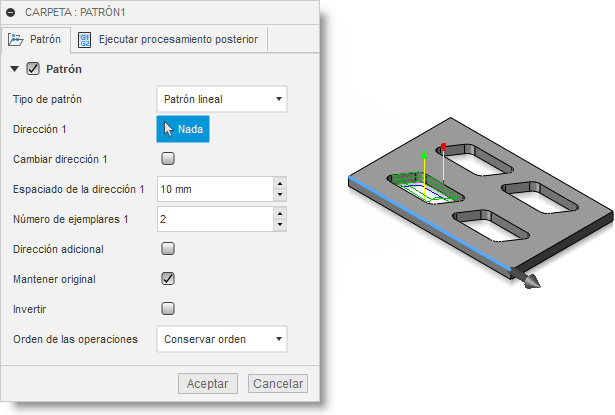

    ficha patrón del cuadro de diálogo carpeta - dirección 1

  5. Si es necesario, active la casilla de verificación Cambiar dirección 1 para invertir la dirección del patrón.

  6. En el campo Espaciado de la dirección 1:, especifique la distancia para el patrón.

  7. En Número de ejemplares 1:, escriba el número de veces que debería realizarse el patrón de las operaciones en esta dirección.

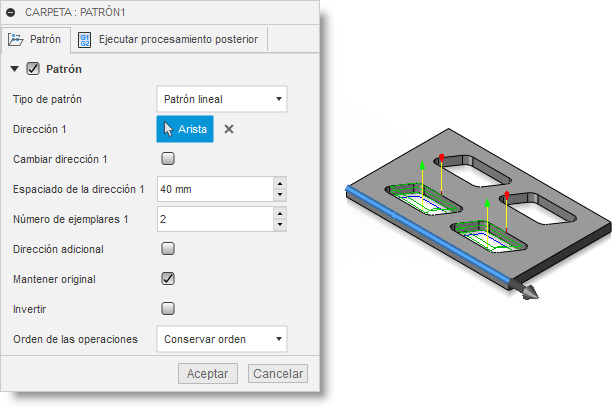

    ficha patrón del cuadro de diálogo carpeta - número de ejemplares 1

  8. Si desea continuar con el patrón en una segunda dirección, active la casilla de verificación Dirección adicional.

  9. Repita los pasos del 4 al 7 para Dirección 2.

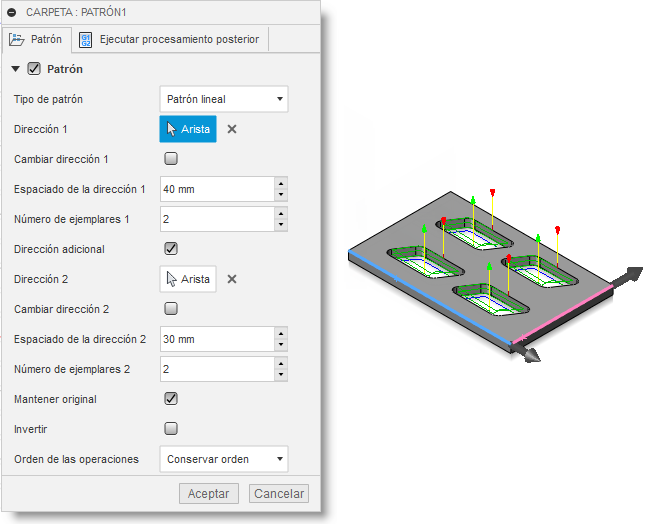

    ficha patrón del cuadro de diálogo carpeta - terminado

  10. En el menú desplegable Orden de las operaciones:, elija si el patrón debería reordenar las operaciones en función de la herramienta u operación, o bien mantener el orden de las operaciones dentro del patrón.
