Desbaste de restos de una referencia de desbaste de desfase 2D
La finalidad del Mecanizado de apoyo es eliminar el material restante de una pieza cortada anteriormente. Está diseñado para “obtener el resto” del material. Solo tiene que activar la casilla de verificación Mecanizado de apoyo en la ficha Geometría y especificar el diámetro de la herramienta y el radio de esquina de la herramienta que se utilizó anteriormente en la geometría.
Por ejemplo, si comienza el desbaste con una herramienta de 20 mm que no cabe en todas las áreas de una cajera determinada, cree otra operación de Desbaste de desfase 2D con una herramienta más pequeña y especifique 20 mm en el parámetro Mecanizado de restos - Diámetro de la herramienta.

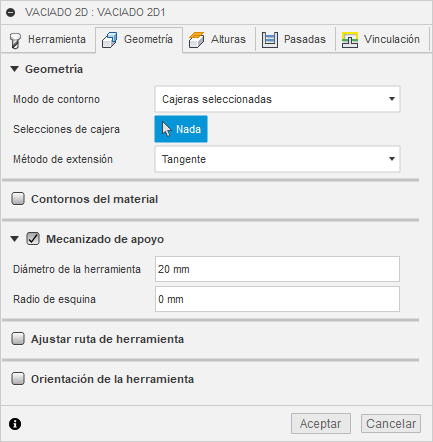

Activación de Mecanizado de restos en una operación de *Desbaste de desfase 2D***
Las rutas de herramienta resultantes:

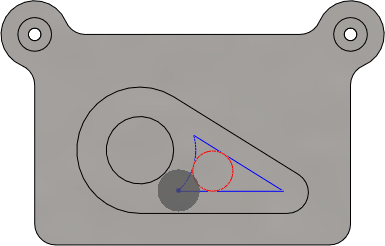

Desbaste de desfase 2D con herramienta de 20 mm

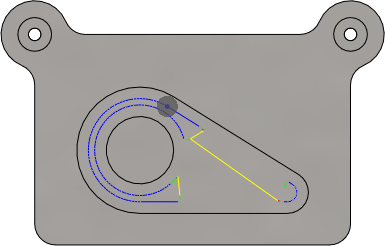

Desbaste de desfase 2D con herramienta de 10 mm y Mecanizado de restos activado
Vea el vídeo Cajeras con limpieza adaptativa para obtener información sobre la diferencia entre seleccionar caras y aristas como geometría selecciones para Selecciones de cajera.
