Crear un patrón de ruta de herramienta de simetría

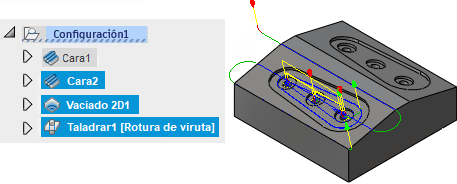

Cree las operaciones para una sola operación o la pieza que desea crear como patrón.

Añada las operaciones a una nueva carpeta Navegador haciendo clic con el botón derecho y seleccionando Añadir a nuevo patrón en el menú contextual emergente. Asimismo, puede seleccionar, de la barra de herramientas Fabricación, Configuración > Nuevo patrón para mostrar el diálogo Patrón.

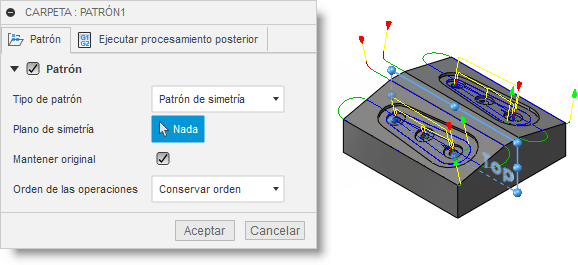

Seleccione Patrón de simetría en el menú desplegable Tipo de patrón:.

Haga clic en el botón Plano de simetría y seleccione el plano de simetría a través de la pieza o del Fusion Navegador de modelo.

En el menú desplegable Orden de las operaciones:, elija si el patrón debería reordenar las operaciones en función de la herramienta u operación, o bien mantener el orden de las operaciones dentro del patrón.
