Referencia sobre ángulo de bitangencia
El parámetro de definición para la operación Lápiz es el Ángulo de bitangencia.
Fusion ejecuta la herramienta a lo largo de todas las rutas donde tendría dos contactos simultáneos con la pieza con más de este ángulo de diferencia.

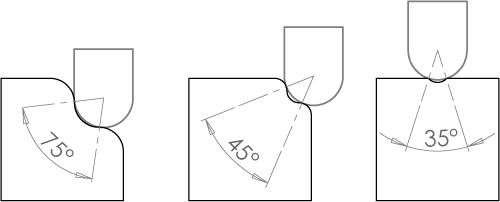

Ilustración de diferentes ángulos de bitangencia
El parámetro Ángulo de bitangencia se suele utilizar para limitar cómo pueden ser de pequeñas las aristas detectadas por la estrategia Lápiz.
En el ejemplo siguiente, se utiliza una herramienta con punta de bola de 20 mm en una pieza con tres “escaleras” redondeadas de distintos tamaños. El parámetro Ángulo de bitangencia se puede utilizar para controlar qué aristas se mecanizan.

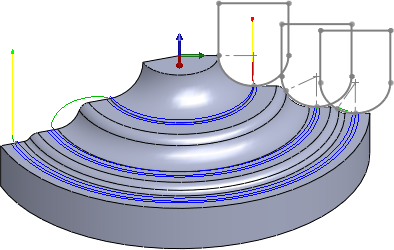

Ruta de la herramienta Lápiz con ángulo de bitangencia de 15 grados

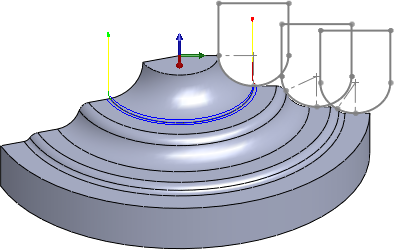

Ruta de la herramienta Lápiz con ángulo de bitangencia de 70 grados
