Configurar los ángulos de la máquina para la orientación de la herramienta

Defina los ángulos de la máquina para las estrategias de fresado 2D y 3D, lo que ayuda a mejorar el control sobre la orientación de la herramienta. Fusion muestra el modelo de la máquina en la lienzo para que se pueda visualizar cómo interactúa la herramienta con la pieza de trabajo y ajustar los ángulos de forma eficaz.

1. En el área de trabajo de fabricación, cree una configuración de fresado con una definición de máquina vinculada a un modelo de máquina.

2. Cree una operación de fresado.

3. Seleccione la ficha Multieje.

4. Si se va a crear una operación de fresado 2D y está disponible la opción Tipo de mecanizado, seleccione 3 ejes.

5. Active la casilla de verificación Orientación de la herramienta.

6. Active Ángulos de la máquina:

   • Para las operaciones de fresado 2D, active la casilla de verificación Ángulos de la máquina.

     Nota: Si la casilla de verificación Orientación de herramienta de torneado e inclinación para estrategias 2D está seleccionada en Preferencias > General > Fabricación > Funciones opcionales, la casilla de verificación Ángulos de la máquina se sustituye por una lista Seleccionar ángulos. En este caso, seleccione Ángulos de la máquina en la lista Seleccionar ángulos.

   • Para operaciones de fresado 3D, en la lista Seleccionar ángulos, elija Ángulos de la máquina.

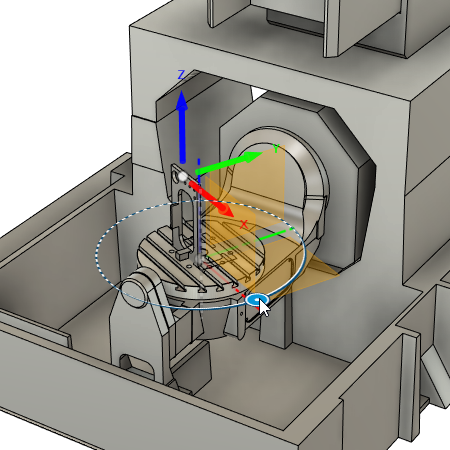

7. Especifique los ángulos deseados en los cuadros de entrada A, B y Eje C o utilice el manipulador del lienzo para establecer los ángulos.



   El modelo de máquina se actualiza al cambiar el ángulo. Asegúrese de que los valores están dentro del rango especificado en la cinemática de la máquina.

8. (Opcional) Para invertir los ángulos de la máquina, haga clic en Cambiar orientación.

9. (Opcional) Para obtener una vista preliminar de los movimientos del modelo de máquina, junto a Vista preliminar de máquina, haga clic en Abrir y utilice las opciones del cuadro de diálogo.
