Trabajar con un modelo de fabricación
Cree, edite y borre un modelo de fabricación y asocie un modelo de fabricación a una configuración.
Crear un modelo de fabricación
En el espacio de trabajo Fabricación, haga clic en Fresado > Configuración > Crear modelo de fabricación.
Aparece un nodo Modelo de fabricación en el navegador que contiene un modelo de fabricación.
Editar un modelo de fabricación

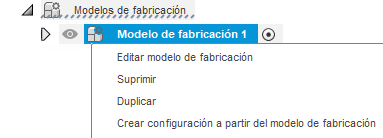

En el Navegador, haga clic con el botón derecho en el modelo de fabricación y seleccione Editar modelo de fabricación.
Se abre un entorno contextual, donde puede utilizar herramientas de diseño comunes y realizar cambios en el modelo.
Para importar componentes y controlar el número de ejemplares que se utilizan para fabricación sin cambiar el diseño original, utilice el Administrador de componentes:
En la ficha Sólido, abra Componentes y haga clic en Administrador de componentes.
Se abre el cuadro de diálogo Administrador de componentes.
Haga clic en Importar modelo para importar componentes del diseño seleccionado en el centro al modelo fabricación.
En la columna Componente, revise la lista de componentes del diseño importado o activo.
En la columna Cantidad, establezca el número de ejemplares para cada componente. Haga clic en el valor de cantidad para cambiarlo, introduzca una cantidad y, a continuación, haga clic en cualquier lugar del cuadro de diálogo para confirmar. Cuando se confirma, los componentes se crean en el modelo de fabricación.
Nota: En este cuadro de diálogo, solo puede aumentar una cantidad antes de crear los componentes. Para eliminar ejemplares después de crearlos, en el Navegador, haga clic con el botón derecho en los componentes y después en Suprimir.Haga clic en Aceptar.
Borrar un modelo de fabricación
En el navegador, haga clic con el botón derecho en el modelo de fabricación y seleccione Borrar.
Si el modelo de fabricación está asociado a una configuración, se eliminan todas las referencias a ella (como las selecciones de geometría).
Crear una configuración a partir de un modelo de fabricación
En el navegador, haga clic con el botón derecho en el modelo de fabricación y seleccione Crear configuración a partir de modelo de fabricación.
Se abre el cuadro de diálogo Configuración y el modelo de fabricación se selecciona automáticamente como modelo que se tiene en cuenta para el cálculo de la trayectoria.
