Estrategia de fresado de viruta avanzada
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Viruta avanzada, que también se denomina fresado de flancos, es una estrategia de varios ejes para mecanizar paredes de lados rectos con el lado de la herramienta. Su objetivo es mecanizar las paredes con uno o más cortes utilizando toda la longitud del surco de la herramienta.
Con esta estrategia, puede obtener una calidad superior de acabado de superficie y ciclos de acabado más rápidos.
Un uso común de esta estrategia es mecanizar piezas con cajeras o salientes con un ángulo de desmoldeo positivo, negativo o variable, como las piezas de la industria aeroespacial.

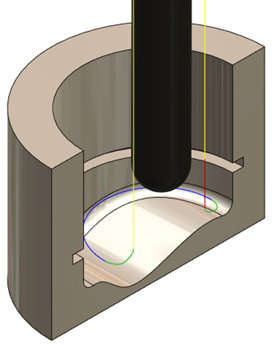

La ruta de herramienta de Viruta avanzada con una pasada utilizando la longitud completa del cortador.
Comparación de las estrategias Viruta avanzada y Viruta
La estrategia Viruta avanzada es similar a la estrategia Viruta, pero ofrece las siguientes ventajas:
- Flexibilidad para definir la geometría de la ruta de herramienta.
- Control preciso del eje de herramienta mediante una sincronización flexible entre las curvas guía superior e inferior. También puede sincronizar automáticamente estas curvas.
- Capacidad de crear rutas de herramienta de 3, 4 y 5 ejes según la geometría de la pieza y las capacidades de la máquina.
Geometría de viruta avanzada
La estrategia Viruta avanzada requiere una curva superior e inferior de la geometría para mecanizar. Las curvas guían la herramienta para generar la ruta de herramienta.
Puede seleccionar las curvas, denominadas Curvas guía, en el lienzo. También puede seleccionar superficies que la estrategia utiliza para definir las curvas.
La opción recomendada es seleccionar Superficies. A continuación, la estrategia puede determinar los movimientos adecuados del eje de herramienta.
Curvas guía para superficies
Si selecciona superficies como geometría, puede especificar curvas guía adicionales para tener un mejor control sobre la ruta de herramienta. Por ejemplo, estas curvas pueden ayudarle a obtener la orientación de la herramienta necesaria.
Superficies de suelo

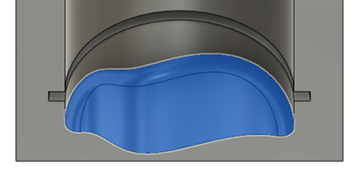

Puede seleccionar superficies de suelo de la pieza para que la herramienta no las corte.

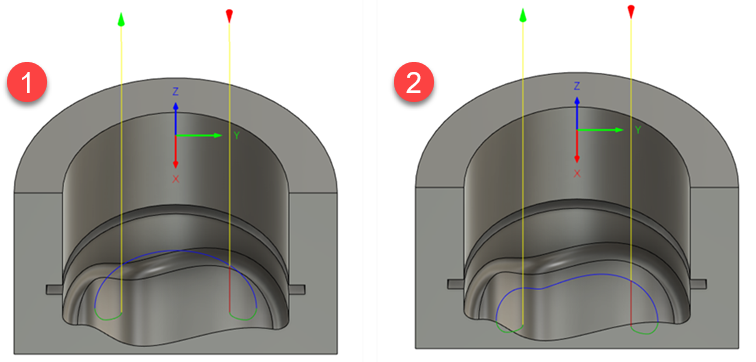

En los suelos curvos, puede necesitar que la ruta de herramienta siga la forma de las superficies de suelo. Para conseguirlo, seleccione Herramienta sigue al suelo.
