Modificación del ángulo de inclinación

Cuando se utiliza un parámetro de Modo principal no vertical, el eje de herramienta puede inclinarse demasiado al tratar de mecanizar una determinada área del modelo. Una inclinación excesiva del eje de herramienta puede provocar un acabado superficial no deseado.

Por ejemplo, considere una trayectoria que mecaniza una superficie que se inclina constantemente sobre una superficie cambiante. El eje de herramienta se inclina demasiado cuando intenta mecanizar la superficie, lo que genera un acabado de superficie deficiente.

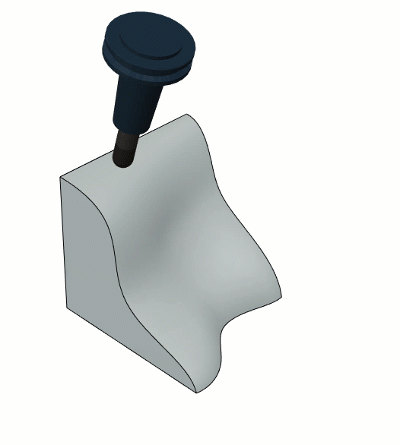

Inclinación excesiva del eje de herramienta con Frontal = 0 y Lateral = 0

Para mantener un acabado superficial de alta calidad, puede que sea importante bloquear un eje de rotación de la máquina herramienta para evitar que la herramienta se incline de forma excesiva. Si se selecciona la casilla Modificar ángulo de inclinación y se especifica un Ángulo preferido, se bloquea un eje de rotación de la máquina herramienta, lo que significa que el movimiento de inclinación de la herramienta se reduce y el eje de herramienta permanece en el Ángulo preferido lejos de la Referencia del eje de herramienta.

Cómo funciona Modificar ángulo de inclinación

Cuando se selecciona Modificar ángulo de inclinación y se especifica un Ángulo preferido, el ángulo preferido que se especifique se mide desde la Referencia del eje de herramienta. La referencia puede ser el eje Z de orientación de la herramienta o el eje Z de la configuración.

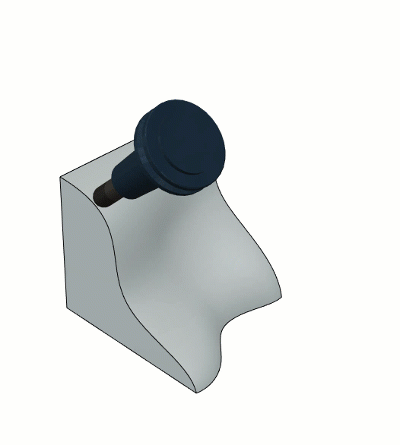

El Ángulo preferido se puede considerar como un límite cónico alrededor de la Referencia del eje de herramienta. Un Ángulo preferido de 45 grados crea un contorno cónico en el que la herramienta puede situarse en cualquier parte del borde de este contorno, siempre que la herramienta esté a 45 grados de distancia de la Referencia del eje de herramienta.

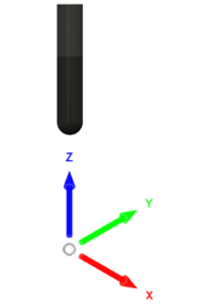

1: Referencia del eje de la herramienta

Para determinar dónde se sitúa la herramienta en el contorno cónico, los parámetros de Modo principal no verticales proporcionan una posición inicial, después de la cual el eje de herramienta se desplaza para alinearse con la arista del contorno cónico a la que está más cerca.
