Suavizado del eje de herramienta
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Una máquina herramienta utiliza uno o más ejes de rotación para proporcionar la función de mecanizado de 3 ejes más (como mecanizado de 4 y 5 ejes). Los ejes de rotación se utilizan al mecanizar con una ruta de herramienta de varios ejes.

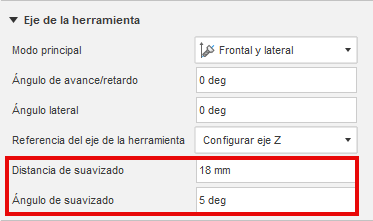

Introduzca una Distancia de suavizado para especificar la distancia a lo largo de la cual se puede suavizar cualquier movimiento repentino de los ejes de rotación.
Para conseguir un movimiento rotatorio suave, a medida que la herramienta pasa por la distancia de suavizado, el ángulo máximo con el que el eje de herramienta se puede desviar del Modo principal se define mediante el Ángulo de suavizado. Por lo general, cuanto mayor sea la Distancia de suavizado y el Ángulo de suavizado, más gradual será la transición y, por tanto, mejor será el acabado de la superficie.
Distancia de suavizado
La Distancia de suavizado es la distancia antes y después de un área de un modelo en la que los ejes de rotación de la máquina requieren movimiento para cambiar el ángulo o la dirección de inclinación de la herramienta.
Un ejemplo de cuándo puede producirse el suavizado es la esquina exterior de una pieza, como se muestra en la siguiente animación. Las líneas amarillas en todo el segmento de la ruta de herramienta representan un cambio en la dirección del eje de herramienta o el ángulo de inclinación.
En la siguiente animación, al aumentar la Distancia de suavizado, la herramienta tiene más distancia sobre la que ajustar su movimiento para alcanzar una orientación adecuada para la esquina.
 |
 |

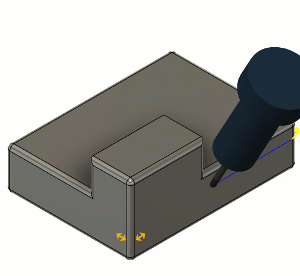

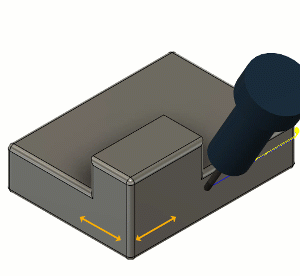

| Distancia de suavizado = 5 mm | Distancia de suavizado = 50 mm |
| Transición repentina en esquina | Transición más suave antes y después de la esquina |
Ángulo de suavizado
El Ángulo de suavizado es el ángulo máximo que el eje de herramienta puede desviarse de su Modo principal para proporcionar transiciones suaves mientras se desplaza a lo largo de la distancia de suavizado. El Ángulo de suavizado tiene efecto cuando se produce un cambio en los ejes A y C, o B y C de la máquina.

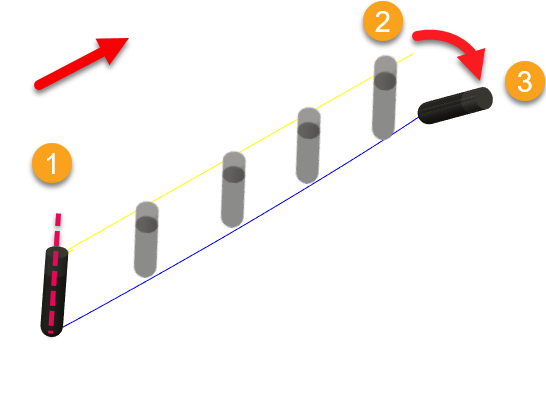

En el siguiente ejemplo del segmento de la ruta de herramienta, la herramienta tiene una orientación inicial y final (controlada por el parámetro de Modo principal). Conceptualmente, si no se aplica ningún suavizado, el eje de herramienta realizará un cambio angular repentino entre la posición 2 y la posición 3.
Cuando se produce un cambio angular repentino (entre las posiciones 2 y 3), los ejes de la máquina herramienta se aceleran y se desaceleran rápidamente, lo que provoca que la herramienta permanezca en la pieza, lo que da como resultado un acabado de superficie no deseado.
1: Orientación inicial debido a un parámetro de Modo principal.
2. Posición de la herramienta antes de un cambio repentino en el ángulo de inclinación.
3. Orientación final debido a un parámetro de Modo principal.
El eje de herramienta se ajusta a sí mismo sobre la distancia de suavizado y se desvía con un ángulo de suavizado máximo desde su orientación inicial.
 |
 |

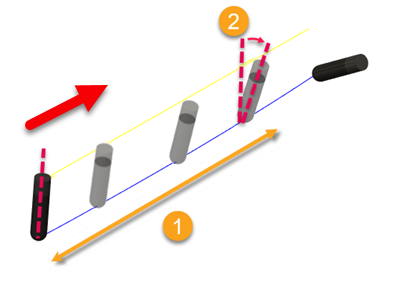

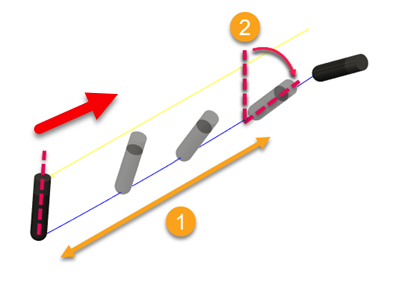

| 1 - Distancia de suavizado = 30 mm | 1 - Distancia de suavizado = 30 mm |
| 1 - Ángulo de suavizado = 5 grados | 1 - Ángulo de suavizado = 45 grados |
| Transición repentina | Transición más suave |
