Límites del eje de herramienta

En función de la configuración de la máquina, si los ejes de rotación están alrededor del cabezal de la máquina, es posible que desee limitar el rango de inclinación del cabezal para evitar colisiones en otros componentes dentro de la máquina herramienta. Si el movimiento de rotación está alrededor de la mesa y está mecanizando una pieza pesada de material, puede que desee reducir la cantidad de inclinación realizada por la mesa.

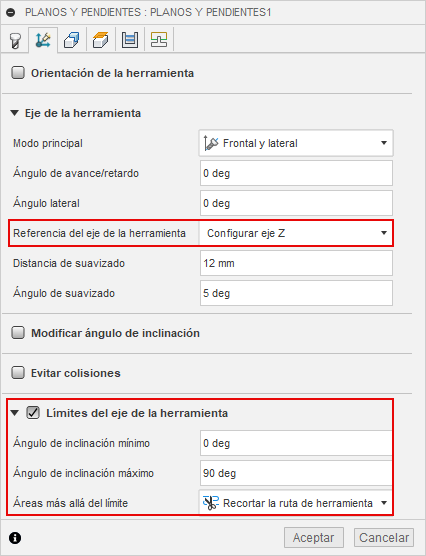

La inclinación mínima y máxima limitan la distancia a la que la herramienta se puede inclinar desde la Referencia del eje de herramienta. La Referencia del eje de herramienta puede ser el eje Z de la configuración o el eje Z de la orientación de la herramienta. Sin embargo, no limita la dirección de inclinación del eje de herramienta. La dirección se determina automáticamente para garantizar que el eje de herramienta se incline siempre en dirección contraria a la pieza.

1 - Inclinación mínima
2 - Inclinación máxima

Cuando se calcula una ruta de herramienta que puede provocar que el eje de herramienta se incline más allá del límite especificado, puede optar por:

• Recortar ruta de herramienta: elimina la parte de la ruta de herramienta que, de lo contrario, inclinaría el eje de herramienta más allá de los límites de Inclinación mínima y Máxima. Utilice esta opción si el ángulo del eje de herramienta es fundamental para el acabado de la superficie y, a continuación, complete el mecanizado de la pieza con otra configuración.

• Mecanizar en límite de inclinación: mantiene el eje de herramienta en el límite al alcanzarlo. Utilice esta opción para continuar mecanizando la pieza en la configuración actual si el ángulo del eje de herramienta no es crítico para el acabado de la superficie.
