Modo del eje de la herramienta principal

Las opciones de la lista Modo del eje de la herramienta permiten especificar el comportamiento principal del eje de herramienta para el mecanizado de varios ejes.

• Vertical: el eje de herramienta se alinea con la orientación de la herramienta especificada.

• Frontal y lateral: inclina el eje de herramienta mediante la especificación de ángulos de inclinación frontal y lateral. Un ángulo Frontal inclina la herramienta en la dirección del recorrido. Un ángulo Lateral inclina la herramienta lateralmente en relación con la dirección del recorrido. Los ángulos Frontal y Lateral de 0 alinean el eje de herramienta de forma que siempre sea perpendicular a la geometría de superficie subyacente. A medida que cambia la superficie que se está mecanizando, también cambia el eje de herramienta para garantizar que continúa mecanizando perpendicular a la pieza. Seleccionar esta opción permite especificar la configuración para aumentar la eficiencia de mecanizado.

  Nota: Frontal y lateral solo está disponible actualmente para la Estrategia plano y pendiente.

• Desde punto: la punta de la herramienta siempre se aleja de un punto.

• Hacia punto: la punta de la herramienta siempre gira hacia un punto.

• Desde curva: la punta de la herramienta siempre se aleja de una curva/línea.

• Hacia curva: la punta de la herramienta siempre gira hacia una curva/línea.

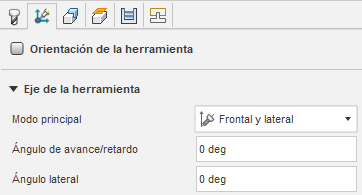

Frontal y lateral

Es posible especificar dos ángulos: el de inclinación Frontal y el de inclinación Lateral. El Ángulo frontal se aplica en la dirección de desplazamiento de la herramienta y, a continuación, el Ángulo lateral se aplica perpendicular a la dirección de desplazamiento.

• Ángulo de avance/retardo: inclina el eje de herramienta hacia delante o hacia atrás con respecto a la dirección del recorrido. Puede utilizar un Ángulo de avance/retardo para evitar el mecanizado con el centro de una herramienta esférica. Un Ángulo frontal de 15° se utiliza normalmente para garantizar que se mecanizan con las filas reales de una herramienta esférica. La inclinación de la herramienta en la dirección del recorrido se conoce a menudo como Frontal. La inclinación de la herramienta en sentido contrario a la dirección del recorrido se conoce a menudo como Retardo.

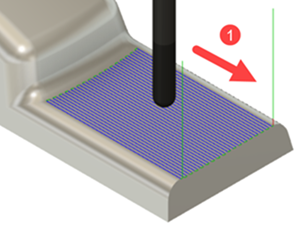

1: Dirección del recorrido

1: Dirección del recorrido	1: Dirección del recorrido
Ángulo de avance/retardo = 15 grados	Ángulo de avance/retardo = -15 grados

• Ángulo frontal: inclina la herramienta lateralmente en función de la dirección de recorrido.

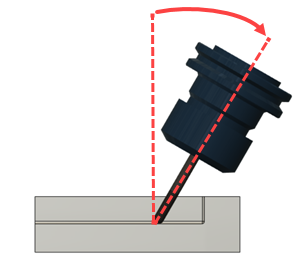

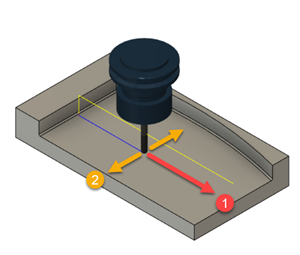

1: Dirección del recorrido	Vista lateral
2: Dirección de inclinación lateral	Ángulo lateral = 30 grados

Cuando se mecaniza una superficie convexa en una pared empinada, se puede especificar un Ángulo lateral distinto de cero para inclinar la herramienta más cerca de la pieza, de modo que se pueda mecanizar con más de la longitud de la acanaladura de la herramienta. El uso de una mayor longitud de la acanaladura de la herramienta permite mecanizar con valores de reducción más altos, lo que reduce el tiempo de mecanizado.

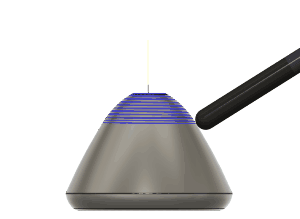

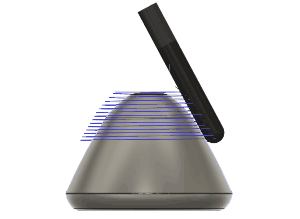

Ángulo frontal = 0, Ángulo lateral = 0	Ángulo frontal = 0, Ángulo lateral = - 88
Paso vertical = 0,5 mm	Paso vertical = 1 mm

Desde punto, Hacia punto, Desde curva y Hacia curva

Utilice los parámetros Desde punto, Hacia punto, Desde curva y Hacia curva para proporcionar más control para mecanizar áreas a las que es difícil acceder con una herramienta. Puede utilizar la geometría existente en un modelo o crear un boceto de un punto, una línea o una curva para guiar el eje de herramienta para girar hacia o desde el mecanizado.

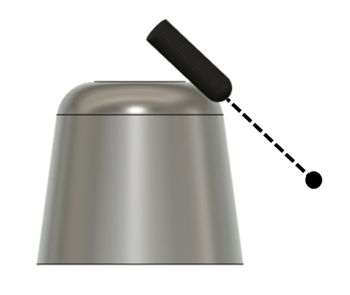

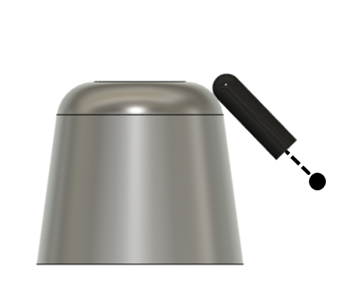

Desde punto	Hacia punto

Desde curva	Hacia curva

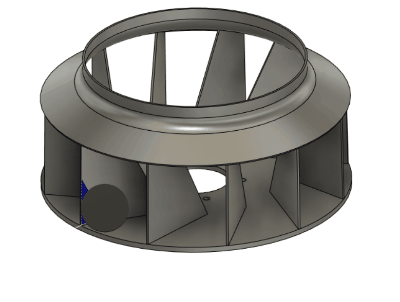

En el siguiente ejemplo, la herramienta corta un álabe de un soplador que, de otra forma, sería difícil de mecanizar sin inclinar el eje de la herramienta.

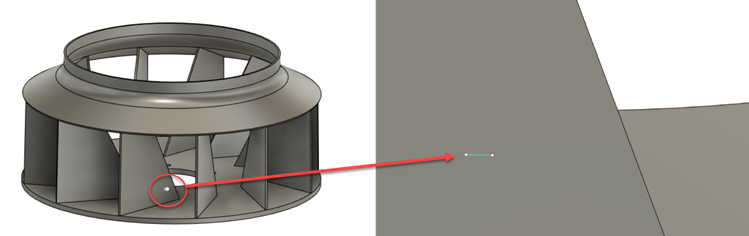

La ruta de herramienta que proporciona a la herramienta acceso al álabe completo se programa con la opción de Desde curva de la lista de Modo principal utilizando una línea que se esboza en el espacio de trabajo Diseño y se selecciona como Curva guía.
