Altura del avance

Altura del avance define la altura a la que la herramienta se desplaza rápidamente antes de cambiar a la velocidad de avance/penetración para entrar en la pieza. La altura del avance debería definirse por encima de la Superior. Utilice Desfase para desplazar la altura desde la referencia seleccionada en Desde. Un desfase positivo o negativo desplaza la altura en una dirección u otra.

En una operación de taladrado, esta altura se utiliza como altura de avance inicial y como altura de retracción de picoteo.

Altura del avance.

De

• Altura del espacio libre: desfase incremental respecto a la Altura del espacio libre.
• Altura de retracción: desfase incremental respecto a la Altura de retracción.
• Desactivado: desactiva la altura del avance para que la herramienta descienda rápidamente hasta la entrada. Consulte Desactivado.
• Altura superior: desfase incremental respecto a la Altura superior.
• Altura inferior: desfase incremental respecto a la Altura inferior.
• Parte superior del modelo: desfase incremental respecto a la Parte superior del modelo.
• Parte inferior del modelo: desfase incremental respecto a la Parte inferior del modelo.
• Parte superior del material: desfase incremental respecto a la Parte superior del material.
• Parte inferior del material: desfase incremental respecto a la Parte inferior del material.
• Selección: desfase incremental respecto a un Punto (vértice), una Arista o una Cara seleccionados en el modelo.
• Origen (absoluto): desfase absoluto respecto al Origen definido en Configuración o en Orientación de la herramienta dentro de la operación específica.

Solo para taladrado:

• Parte superior del agujero: desfase incremental respecto a la Parte superior del agujero.
• Parte inferior del agujero: desfase incremental respecto a la Parte inferior del agujero.
• Parte superior del segmento de agujero: desfase incremental respecto a la parte superior del segmento de agujero seleccionado.
• Parte inferior del segmento de agujero: desfase incremental respecto a la parte inferior del segmento de agujero seleccionado.

Desactivado

Si selecciona Desactivado en Desde, la herramienta desciende rápidamente hasta la entrada en lugar de detenerse en una altura de avance.

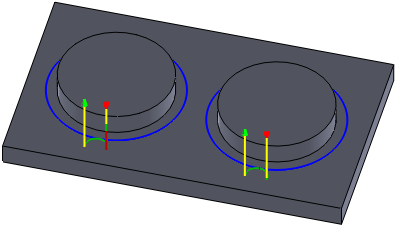

Ruta de herramienta izquierda: Contorno 2D con altura del avance definida en 5 mm desde la parte superior del modelo. Ruta de herramienta derecha: Contorno 2D con altura del avance desactivada.
