Referencia de la ficha Material
Parámetros de la ficha Material
La ruta de herramienta se calcula en función del tamaño del material alrededor del modelo que se está mecanizando. Una descripción precisa del material le dará los mejores resultados de la ruta de herramienta. El material y las instalaciones se tienen en cuenta al simular la ruta de herramienta y en algunas estrategias de las rutas de herramienta de mecanizado.
Modos del material rectangular
Cuadro de tamaño fijo: cree un contorno de material rectangular de un tamaño determinado (fijo).
Cuadro de tamaño relativo: calcula un contorno de material rectangular alrededor de la pieza. Incluye opciones para desfasar el material adicional alrededor de la pieza y para redondear hasta un incremento especificado.
Cotas: muestra las cotas de Anchura (X), Profundidad (Y) y Altura (Z) correspondientes al material de configuración.
Modo Cuadro de tamaño fijo
El modo Cuadro de tamaño fijo por defecto permite introducir valores XYZ precisos para especificar las cotas de anchura, profundidad y altura correspondientes a su material. Puede colocar el material en referencia a la izquierda, la derecha, la parte frontal, la parte posterior, la parte superior, la parte inferior o el origen de diseño del modelo. El origen del diseño del modelo puede ser diferente del origen de la configuración del SCT.
Material de suelo en el origen del modelo: cuando esta opción está activada, fuerza que el material esté relacionado con el origen del modelo. Cuando esté desactivada, verá las opciones que se muestran a continuación.
Anchura (X), Profundidad (Y) y Altura (Z) representan el tamaño del bloque de material sin procesar y siempre se especifican con valores positivos.
Los valores de Desfase pueden ser positivos o negativos y se utilizan para desplazar el material sin procesar en relación con la posición de referencia seleccionada (izquierda, derecha, frontal, posterior, superior, inferior).
Opciones de Posición X del modelo
- Desfase desde el lado izquierdo (-X): establezca la referencia en la posición X negativa más lejana.
- Centro: establezca la referencia al centro del modelo en X.
- Desfase desde el lado derecho (+X): establezca la referencia en la posición X positiva más lejana.
- Desfase desde el origen del modelo: defina la referencia al origen X del diseño de los modelos.
Opciones de Posición Y del modelo
- Desfase desde la parte posterior (+Y): establezca la referencia en la posición Y positiva más lejana.
- Centro: establezca la referencia al centro del modelo en Y.
- Desfase desde la parte frontal (-Y): establezca la referencia en la posición Y negativa más lejana.
- Desfase desde el origen del modelo: defina la referencia al origen Y del diseño de los modelos.
Opciones de Posición Z del modelo
- Desfase desde parte superior (+Z): establezca la referencia en la posición Z positiva más lejana.
- Centro: establezca la referencia al centro del modelo en Z.
- Desfase desde parte inferior (-Z): establezca la referencia en la posición Z negativa más lejana.
- Desfase desde el origen del modelo: defina la referencia al origen Z del diseño de los modelos.
Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.

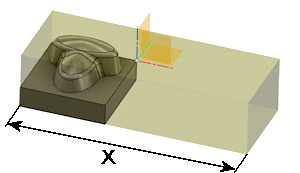

Material de suelo en el origen del modelo: activado
Cuando esta opción está activada, el cuadro de diálogo Cuadro de tamaño fijo muestra un conjunto diferente de opciones. Puede definir el material en relación con el origen del modelo. Para ver el origen del modelo, vaya al Navegador, expanda Modelos y cambie la visibilidad
de Origen. El origen del diseño del modelo puede ser diferente del origen de la configuración del SCT.
Anchura (X), Profundidad (Y) y Altura (Z) representan el tamaño del bloque de material sin procesar y siempre se especifican con valores positivos. Igual que el anterior.
Los valores de Desfase pueden ser positivos o negativos y se utilizan para desplazar el material sin procesar en relación con el origen del modelo.
Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.
Modo Cuadro de tamaño relativo
Al seleccionar el modo Cuadro de tamaño relativo, se aproxima el tamaño del material necesario. Incluye opciones para añadir material a la parte superior, la parte inferior o los lados del material.
 |
 |
|
| No hay material adicional Tamaño real. |
Material añadido Material en todos los lados. |
Añadir material a los lados y en la parte superior-inferior: desfase de material simétrico para todos los lados. Valores únicos para los desfases superior e inferior.
- Desfase lateral del material: cantidad adicional de material en los lados.
- Desfase superior del material: cantidad adicional de material en la parte superior.
- Desfase inferior del material: cantidad adicional de material en la parte inferior.
- Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.
Añadir material a todos los lados: valores únicos para todos los lados de la pieza.
- Desfase -X del material: cantidad adicional a desfasar en la dirección X negativa.
- Desfase +X del material: cantidad adicional a desfasar en la dirección X positiva.
- Desfase -Y del material: cantidad adicional a desfasar en la dirección Y negativa.
- Desfase +Y del material: cantidad adicional a desfasar en la dirección Y positiva.
- Desfase -Z del material: cantidad adicional a desfasar en la dirección Z negativa.
- Desfase +Z del material: cantidad adicional a desfasar en la dirección Z positiva.
- Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.
Modos para el material cilíndrico
Cilindro de tamaño fijo: crea un contorno de material cilíndrico de un tamaño determinado (fijo).
Cilindro de tamaño relativo: calcula un contorno de material cilíndrico alrededor de la pieza. Incluye opciones para desfasar el material adicional alrededor de la pieza y para redondear hasta un incremento especificado.
Cotas: muestra el diámetro y la longitud del material de configuración cilíndrica.

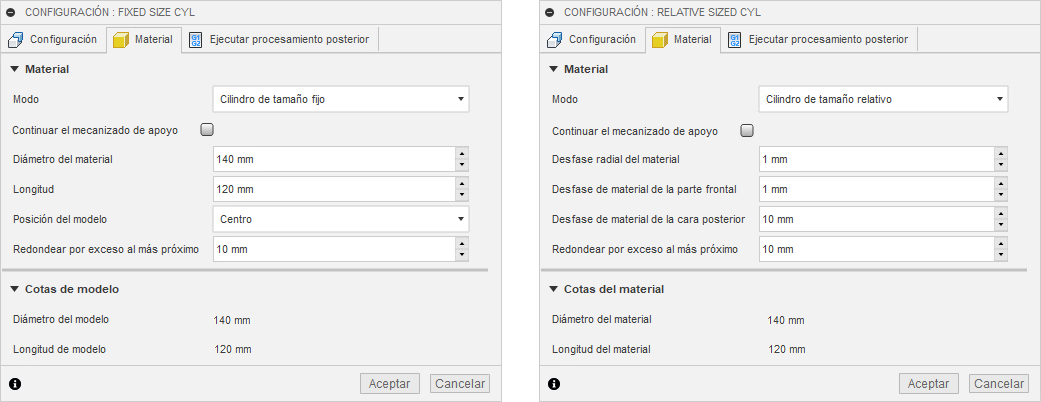

Modo Cilindro de tamaño fijo
El modo Cilindro de tamaño fijo permite introducir valores precisos para especificar el diámetro y la longitud del material. El menú desplegable Posición del modelo ofrece opciones para ayudarle a posicionar mejor el modelo con respecto al material.
- Continuar el mecanizado de apoyo: cuando esta opción está activada, puede realizar operaciones de mecanizado de apoyo basadas en la configuración anterior (solo tipo de operación de torneado).
- Eje: seleccione la cara, la arista o el arco que representa el eje del material cilíndrico (solo tipo de operación de fresado).
- Diámetro del material: especifica el diámetro del material.
- Longitud: especifica la longitud del material.
- Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.
Opciones de Posición del modelo
- Desfase desde la parte frontal: posiciona el material de manera que quede nivelado con la cara frontal del modelo.
- Centro: centra el modelo dentro del material cilíndrico.
- Desfase desde atrás: posiciona el material de manera que quede nivelado con la cara trasera del modelo.
Modo Cilindro de tamaño relativo
El modo Cilindro de tamaño relativo calcula un contorno de material cilíndrico alrededor de la pieza. Incluye opciones para desfasar el material adicional alrededor de la pieza y para redondear hasta un incremento especificado.
- Continuar el mecanizado de apoyo: cuando esta opción está activada, puede realizar operaciones de mecanizado de apoyo basadas en la configuración anterior (solo tipo de operación de torneado).
- Eje: seleccione la cara, la arista o el arco que representa el eje del material cilíndrico (solo tipo de operación de fresado).
- Desfase radial del material: cantidad adicional a desfasar radialmente.
- Desfase de material de la parte frontal: cantidad adicional a desfasar en la parte frontal del modelo.
- Desfase de material de la parte posterior: cantidad adicional a desfasar en la parte posterior del modelo.
- Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.
Modos para material tubular
Tubo de tamaño fijo: crea un contorno de material tubular de un tamaño especificado (fijo).
Tubo de tamaño relativo: calcula un contorno de material tubular alrededor de la pieza. Incluye opciones para desfasar el material adicional alrededor de la pieza y para redondear hasta un incremento especificado.
Cotas: muestra el diámetro y la longitud del material de configuración de tubo.

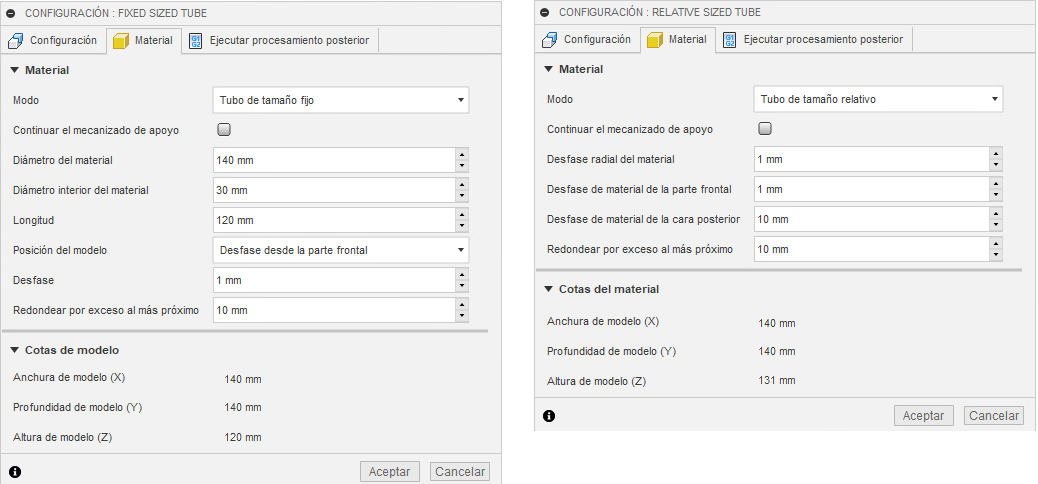

Modo Tubo de tamaño fijo
El modo Tubo de tamaño fijo permite introducir valores precisos para especificar el diámetro interior (DI), el diámetro exterior (DE) y la longitud del material. El menú desplegable Posición del modelo ofrece opciones para ayudarle a posicionar mejor el modelo con respecto al material.
- Continuar el mecanizado de apoyo: cuando esta opción está activada, puede realizar operaciones de mecanizado de apoyo basadas en la configuración anterior (solo tipo de operación de torneado).
- Eje: seleccione la cara, la arista o el arco que representa el eje del material cilíndrico (solo tipo de operación de fresado).
- Diámetro del material: especifica el diámetro exterior del material de tubo.
- Diámetro interior del material: especifica el diámetro interior del material de tubo.
- Longitud: especifica la longitud del material.
- Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.
Opciones de Posición del modelo
- Desfase desde la parte frontal: posiciona el material de manera que quede nivelado con la cara frontal del modelo.
- Centro: centra el modelo dentro del material de tubo.
- Desfase desde atrás: posiciona el material de manera que quede nivelado con la cara trasera del modelo.
Modo Tubo de tamaño relativo
El modo Tubo de tamaño relativo calcula un contorno de material tubular alrededor de la pieza. Incluye opciones para desfasar el material adicional alrededor de la pieza y para redondear hasta un incremento especificado.
- Continuar el mecanizado de apoyo: cuando esta opción está activada, puede realizar operaciones de mecanizado de apoyo basadas en la configuración anterior (solo tipo de operación de torneado).
- Eje: seleccione la cara, la arista o el arco que representa el eje del material de tubo (solo tipo de operación de fresado).
- Desfase radial del material: cantidad adicional para desfasar el DI y el DO radialmente.
- Desfase de material de la parte frontal: cantidad adicional a desfasar en la parte frontal del modelo.
- Desfase de material de la parte posterior: cantidad adicional a desfasar en la parte posterior del modelo.
- Redondear por exceso al más próximo: incremento de redondeo para el tamaño final del material.
Modo Desde sólido
Desde sólido: seleccione cualquier cuerpo sólido en una pieza con varios cuerpos o a partir de un archivo de pieza en un ensamblaje. Útil para definir el material a partir de un modelo de forja, en el que la pieza está semiformada antes del mecanizado.
Cotas: muestra el tamaño del material de configuración.
Para obtener más información, vea el vídeo Crear una configuración en Fusion para torneado
