Configurar la orientación de una herramienta para el mecanizado 3+2

  1. En el cuadro de diálogo de la operación que está utilizando, en la ficha Varios ejes, expanda el grupo Orientación de la herramienta.

    grupo de parámetros de orientación de la herramienta en la ficha geometría

  2. En la lista desplegable Orientación de la herramienta, seleccione una opción. Los pasos siguientes describen lo que hay que hacer cuando se selecciona la opción utilizada habitualmente, Seleccionar eje/plano Z y eje X.

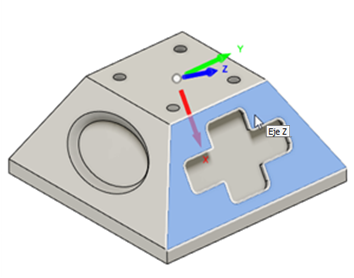

  3. Con el botón Eje Z activo, seleccione una cara que contenga el área de mecanizado. La selección de una cara establece el eje perpendicular a la cara.

    seleccionar una cara de ángulo para el mecanizado de tres más dos

  4. (Opcional) Para cambiar la dirección del eje Z, seleccione Voltear eje Z.

  5. Con el botón Eje X activo, seleccione una arista para definir la dirección del eje X. La selección de una arista establece el eje paralelo a la arista.

    seleccionar una arista para configurar el eje x

  6. (Opcional) Para cambiar la dirección del eje X, seleccione Voltear eje X.

    voltear el eje x

  7. (Opcional) Para cambiar la ubicación del origen, seleccione una opción de la lista desplegable Origen y, a continuación, en función de la opción, seleccione un punto del lienzo como ubicación del origen.

    seleccionar el origen de la orientación de la herramienta

  8. (Opcional) Para evaluar las áreas a las que puede acceder la herramienta con la orientación definida actualmente, junto a Análisis de accesibilidad, haga clic en Vista preliminar.

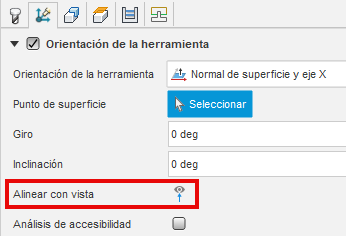

Giro, Inclinación, Alinear con vista y Normal de superficie

Además de los pasos descritos anteriormente, utilice las opciones Giro, Inclinación, Alinear con vista y Normal de superficie para ayudar a configurar la orientación de la herramienta, especialmente en las piezas en las que haya una geometría limitada desde la que hacer referencia.
