Modificar entradas, salidas y uniones
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

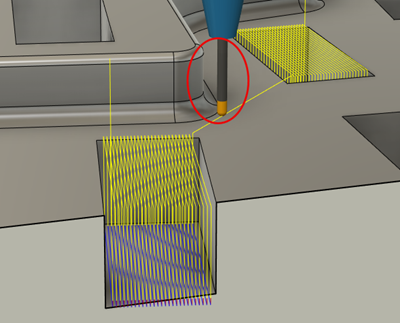

En el siguiente ejemplo, la ruta de herramienta está programada de modo que hay un movimiento de retracción para cada pasada dentro de las cajeras. En segundo lugar, el movimiento de vinculación entre las dos cajeras se establece en una retracción mínima, lo que mantiene la herramienta lo más baja posible. Como resultado, la herramienta está bastante cerca de la separación que se encuentra entre las dos cajeras.
En este caso, es posible que desee aumentar la Distancia de suspensión máxima para que la herramienta permanezca inactiva entre cada pasada dentro de la cajera. También puede aumentar la Distancia segura radial para obtener espacios libres más seguros entre la herramienta y la separación próxima a medida que se mueve de una cajera a otra.
En el espacio de trabajo Fabricación, seleccione la ruta de herramienta que desea modificar.
En la barra de herramientas, en el grupo Modificar seleccione Entradas, salidas y uniones. Se abre el cuadro de diálogo Entradas, salidas y uniones.

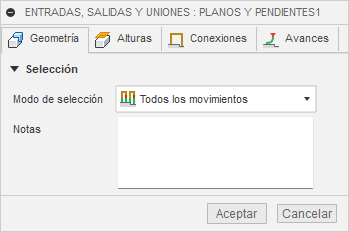

En la ficha Geometría, en el menú desplegable Modo de selección, seleccione Todos los movimientos para modificar todas las entradas, salidas y uniones de la ruta de herramienta.
(Opcional) En la ficha Alturas, ajuste la Geometría de espacio libre si es necesario.

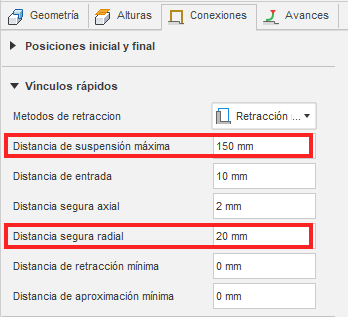

En la ficha Vinculación, en el grupo Vínculos rápidos, aumente la Distancia de suspensión máxima. Esto mantendrá la herramienta abajo entre cada pasada dentro de la cajera.
Aumente la Distancia segura radial para obtener más espacio libre entre la herramienta y la pared. Esto elevará la herramienta más hacia arriba hasta que pueda mantener la distancia segura radial.
En la ficha Entradas/salidas, compruebe que la configuración predeterminada de las entradas/salidas sea la adecuada para la ruta de herramienta.
Haga clic en Aceptar para modificar la ruta de herramienta.

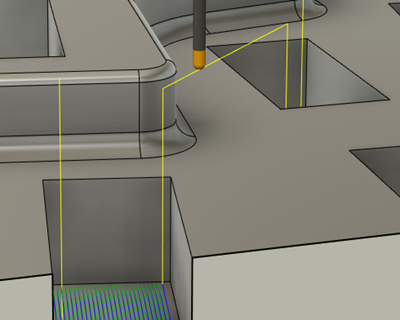

La ruta de herramienta modificada ya no tiene grandes retracciones entre cada pasada y la herramienta mantiene una distancia segura con la separación a medida que se mueve entre las dos cajeras.
