Bocetos (espacio de trabajo Dibujo)
Un boceto de dibujo es un grupo de geometría personalizada no asociativa, dibujada manualmente en el entorno contextual de Boceto en el espacio de trabajo Dibujo.

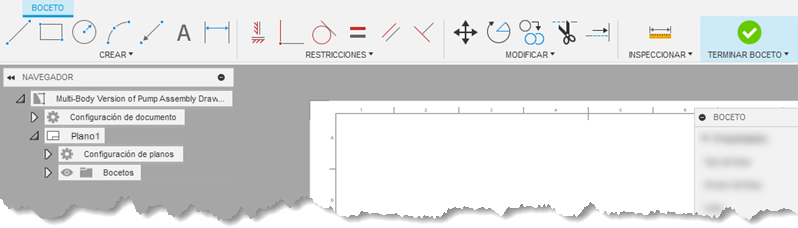

En el entorno contextual Boceto, puede crear, restringir, modificar y medir texto y geometría de boceto.
Los bocetos de dibujo pertenecen al plano de dibujo y aparecen en el navegador, dentro del nodo Plano.
Puede utilizar bocetos de dibujo para:
- Añadir líneas a las vistas para representar información de acabado de superficie única, o
- Cree símbolos personalizados para insertarlos en planos, si los símbolos que necesita no están disponibles en los símbolos de dibujo estándar.
Puede copiar bocetos de dibujo en:
- Una nueva ubicación en el mismo plano
- Otro plano del mismo dibujo
- Otro plano en un dibujo diferente
También puede cambiar el nombre de los bocetos de dibujo en el navegador para mantener el diseño despejado y organizado.
Asociatividad
Los bocetos de dibujo son objetos no asociativos.
Puedes ajustar la geometría de vista mientras creas, editas o mueves un boceto de dibujo. Sin embargo, ajustarse a la geometría de vista no asocia un boceto de dibujo con la geometría de vista. Si actualiza el diseño y la vista cambia, la geometría del boceto del dibujo no se mueve junto con la geometría de la vista a la que se ha forzado el cursor en la vista.
Asegúrese de que, al crear cotas en planos que contienen bocetos de dibujo, las cotas se ajustan para ver la geometría, no para crear la geometría de boceto.
Dado que los bocetos de dibujo no son asociativos, si acota entre la geometría del boceto de dibujo y la geometría de la vista o los símbolos de anotación, el valor de distancia representará la distancia de punto a punto en el plano. La cota no reflejará la escala de cota de la vista.
