Referencia de borde
En el cuadro de diálogo Borde, puede editar las propiedades y la visualización del borde en el plano actual en el espacio de trabajo Dibujo en Fusion.
Si tiene previsto reutilizar cuadros de título, bordes, configuraciones de documentos o configuración de planos en varios dibujos, cree una plantilla de dibujo para ahorrar tiempo y aplicar normas coherentes. También puede crear vistas y tablas de marcadores de posición que generen automáticamente vistas de dibujo y listas de piezas a partir del diseño al que se hace referencia cuando utilice la plantilla para crear un nuevo dibujo.
Acceder al cuadro de diálogo de Borde
En el plano actual, seleccione el borde, haga clic con el botón derecho y seleccione Editar borde; se abre el cuadro de diálogo Borde.
Sección propiedades
La sección Propiedades contiene los parámetros Tipo de línea y Grosor de línea.
Pulse la flecha para contraer o expandir esta sección.

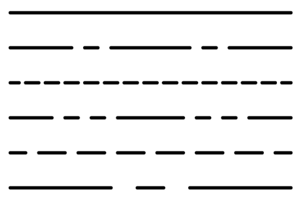

Tipo de línea
Seleccione un tipo de línea en el menú desplegable para cambiar el tipo de línea de la geometría de borde nueva o seleccionada.
|
 |

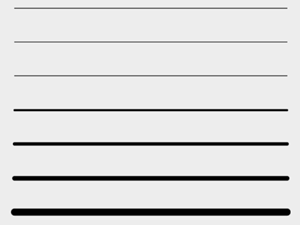

Grosor de línea
Seleccione un grosor de línea en el menú desplegable para cambiar el grosor de línea de la geometría de borde nueva o seleccionada.
|
 |
Visualizar
La sección Visualizar contiene los parámetros Mostrar plano, Mostrar rejilla de diseño y Forzar objetos a rejilla.
Pulse la flecha para contraer o expandir esta sección.
Mostrar plano
Active o desactive la casilla de verificación para mostrar u ocultar el contorno del plano actual a medida que edita el borde.
Mostrar rejilla de diseño
Active o desactive la casilla para mostrar u ocultar la rejillas de diseño en el lienzo al editar el borde.
Forzar objetos a rejilla
Active la casilla de verificación para forzar el cursor a la rejilla de diseño en el lienzo al editar el borde.
Terminar cuadro de rotulación
Haga clic en el botón Terminar borde para finalizar la edición del borde y salir del entorno contextual Borde.
