Insertar un componente en el esquema

Los componentes son los bloques de construcción del esquema y representan las piezas físicas que se utilizarán en el circuito.

1. En el espacio de trabajo Electrónica, en la barra de herramientas del documento Esquema, haga clic en Insertar > Insertar componentes para mostrar el panel fijo Insertar componentes a la derecha del lienzo.

   Todos los componentes disponibles en todas las bibliotecas activas se muestran en el panel Insertar componentes.

2. Si lo desea, en la parte superior del panel Insertar componentes utilice el menú desplegable para cambiar de todas las bibliotecas activas para mostrar solo los componentes que ya se han utilizado en este diseño.

   Nota: Si desea incluir otras bibliotecas, haga clic en Abrir administrador de bibliotecas para buscarlas y activarlas.

3. Filtre la lista para reducir el número de componentes mostrados.

   Por ejemplo, escriba "resistencia" en el cuadro de búsqueda para mostrar solo las resistencias.

4. En el panel Insertar componentes, haga doble clic en el componente que desea añadir para abrir el cuadro de diálogo Añadir.

   Nota: El origen del plano esquemático se indica mediante una cruz estática en el lienzo.



5. En el cuadro de diálogo Añadir, si es necesario, cambie la orientación del componente antes de insertarlo.

6. En el lienzo, coloque el cursor sobre el punto en el que desea insertar el componente.

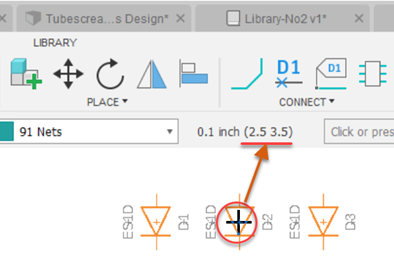

   Nota: La barra de herramientas muestra las coordenadas del puntero del ratón.



7. Haga clic en el lienzo para colocar el componente.

8. Siga haciendo clic para insertar más copias del mismo componente.

9. Siga con la elección y colocación de otros componentes, como resistencias, condensadores, temporizadores 555, LED, para completar la colocación de componentes en este esquema.

10. Cuando haya terminado de insertar componentes, haga clic en Terminar para cerrar el cuadro de diálogo Añadir.
