Simular el rendimiento del circuito con SPICE

Debe crear un esquema usando componentes de las bibliotecas ngspice-digital y ngspice-simulation. Puede cargarlos desde la lista Disponible, si es necesario. Los componentes de estas bibliotecas ya están asignados a modelos de SPICE, que es esencial para simulaciones precisas.

Asigne los valores adecuados de resistencia, capacidad, etc. a los componentes del esquema. Añada una sonda de voltaje o una sonda de fase en un lugar lógico, por ejemplo:

1. Haga clic en el icono de sonda de voltaje
2. Haga clic en un lugar del circuito para insertar la sonda.
3. Alargue la flecha VOUT.

Esquema de ejemplo:

Seleccione todo el diseño del circuito dibujando un rectángulo alrededor de él y, a continuación, haga clic en SIMULAR > Añadir modelo. Cuando le pregunte si desea convertir piezas fijas (GND) en conexión a tierra en SPICE, haga clic en Sí.

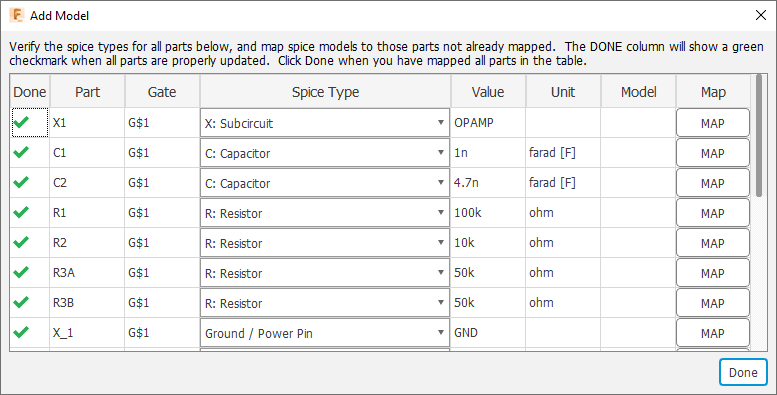

La tabla Añadir modelo muestra todos los componentes del circuito, con una marca de verificación verde en la columna Aceptar. En esta tabla puede revisar y corregir los valores de los componentes. Si hubiera utilizado cualquier componente que no haya sido asignado a un modelo de SPICE, vería un icono de alerta y podría hacer clic en el botón Asignar para iniciar el proceso de asignación del componente a SPICE.

En la cinta de opciones, haga clic en Simular .

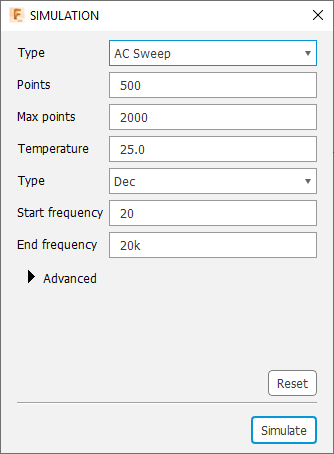

En el cuadro de diálogo SIMULACIÓN, defina el valor Tipo (punto de funcionamiento, barrido de CC, barrido de CA o temporal.). En la mayoría de los casos, dejará las otras opciones en los valores predeterminados.

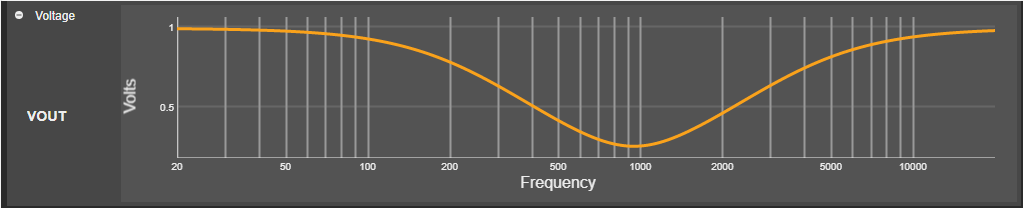

En el cuadro de diálogo, haga clic en Simular. Cuando la simulación haya terminado, verá varios gráficos resultantes. En este ejemplo de barrido de CA, el gráfico del voltaje es el más útil.

Tenga en cuenta que puede utilizar el icono del engranaje de la esquina superior derecha para cambiar ver frecuencia de logarítmica a lineal.
