Analizar integridad de señal

Extensión de integridad de la señal de Fusion: ya no está disponible para nuevas compras

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

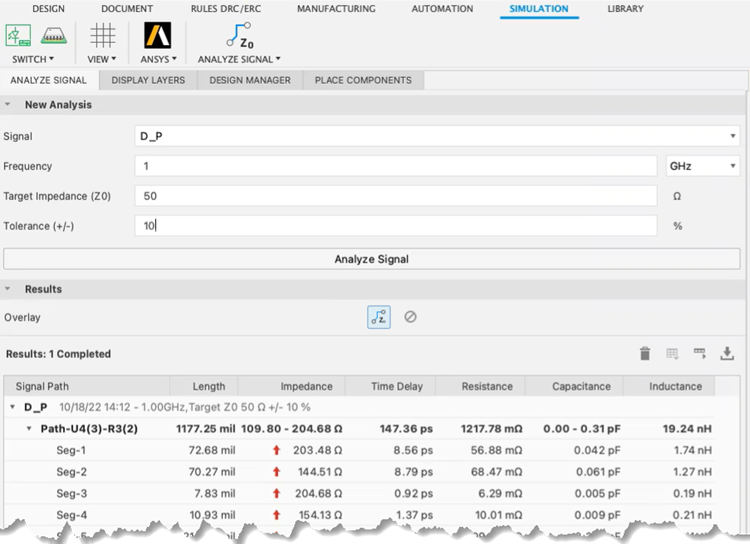

analizar señal de imagen de interfaz de usuario

Con el documento PCB 2D activo y los componentes insertados, realice las siguientes acciones:

  1. En la barra de herramientas de Simulación de la PCB, haga clic en Analizar señal icono de analizar señal.
  2. Seleccione una señal de la lista de señales de la placa.
  3. Especifique la frecuencia deseada.
  4. Especifique la impedancia de destino (Z0).
  5. Especifique, como porcentaje de la impedancia de destino, el valor de tolerancia que forma el intervalo de impedancia aceptable.
  6. Haga clic en Analizar señal. Los resultados se muestran en el área que se encuentra debajo de los campos de entrada.
  7. En la sección Resultados, seleccione un recorrido de señal o segmento. Estos resaltados cruzados se encuentran en el lienzo. Revise los resultados del análisis y haga los ajustes necesarios. Al hacer doble clic en un recorrido o segmento, el lienzo se amplía hasta la extensión del objeto.
  8. Si lo desea, para activar y desactivar la visualización de superposición del lienzo, haga clic en la Superposición de impedancia icono de superposición de impedancia o Sin superposición icono de sin superposición.
