Direcciones preferidas:
– |
horizontal |
| | | vertical |
/ |
diagonal a 45° |
\ |
diagonal a 135° |
* |
ninguna |
auto |
configuración automática |
Esfuerzo (bajo, medio o alto) determina cuántas variantes de enrutamiento se pueden crear.
Si la selección de rejilla automática está activada, el enrutador automático selecciona sus propios valores. Desactive esta opción para elegir su propia rejilla de enrutamiento adecuada. Puede examinar los parámetros de rejilla seleccionados (automáticamente) y modificarlos más adelante en el cuadro de diálogo variantes de enrutamiento.
Variante con enrutador superior proporciona resultados suaves con menos vías, pero puede tardar más en calcularse.
El enrutador automático admite varios trabajos a la vez mediante procesadores de varios núcleos. El valor indicado depende del número de núcleos de procesador disponibles. Puede limitar el número máximo de subprocesos en ejecución para no utilizar todos los núcleos.
Utilice Cargar... y Guardar como... para cargar un conjunto de parámetros diferente desde un archivo de control de enrutador automático *.ctl o para guardar los parámetros actuales para otros proyectos. Seleccione esta opción haciendo clic en las líneas de señal correspondientes.
Active Seleccionar para poder seleccionar determinadas señales de enrutamiento automático y, a continuación, haga clic en los conductores de aire correspondientes para seleccionarlos. A continuación, haga clic en el icono de semáforo de la barra de herramientas de acciones para abrir el cuadro de diálogo variantes de enrutamiento. Allí puede comprobar la configuración de los trabajos de enrutamiento y cambiar algunos parámetros antes de que comience el proceso de enrutamiento real. También puede introducir nombres de señal en la línea de comandos.
Ejemplos:
VCC GND ;
Las señales VCC y GND se enrutarán. El punto y coma al final de la línea inicia el enrutador automático inmediatamente. También puede hacer clic en el icono de semáforo.
Si escribe
! VCC GND ;
se enrutarán todas las señales excepto VCC y GND. También puede utilizar caracteres comodín para la selección de señal.
| * | que coincide con cualquier número de caracteres. |
| ? | que coincide exactamente con un carácter. |
| […] | que coincide con cualquiera de los caracteres entre corchetes, por ejemplo [a-f], para todos los caracteres de a a f. |
Haga clic en Continuar...

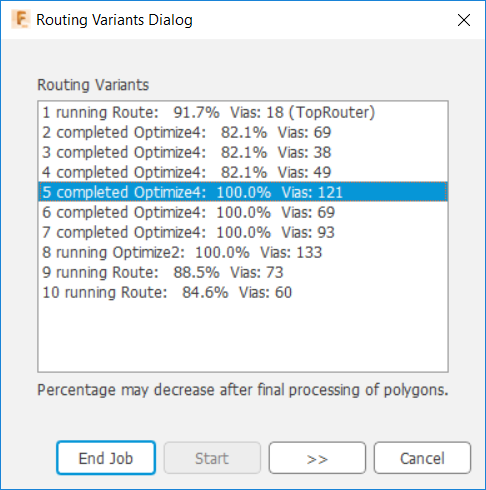

Se calculan varias variantes de enrutamiento diferentes y se abre el cuadro de diálogo Variantes de enrutamiento.
Modifique el conjunto de parámetros de cada variante, o suprima o añada variantes en la lista.
En función de la configuración, Electrónica muestra una serie de opciones de enrutamiento para la placa.
Haga clic en Inicio; el enrutador automático inicia el procesamiento de las variantes de enrutamiento.
Si desea ajustar los parámetros de enrutamiento individuales, haga clic en el botón >>.

Revise y cambie los parámetros de enrutamiento en el cuadro de diálogo Opciones avanzadas.
Puede definir los parámetros agrupados en las secciones Costos de capa, Factores de costos y Máximo de forma individual para cada pasada (Bus, Enrutamiento, Optimizar 1-4). Haga clic en Añadir en el último tramo de optimización para insertar pasadas de optimización adicionales.
El enrutador automático se inicia para todas las señales que aún no se han diseñado haciendo clic en Aceptar.
Si cancela un trabajo y desea reiniciarlo con parámetros diferentes, desactive la opción Continuar el trabajo existente.
