Análisis de acoplamiento

Extensión de integridad de la señal de Fusion: ya no está disponible para nuevas compras

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

El Análisis de acoplamiento permite comprender con precisión la integridad de la señal y optimizar el rendimiento del diseño. El modo de acoplamiento proporciona información sobre el "agresor", es decir, la geometría cercana que provoca interferencias electromagnéticas en la señal que se está analizando. Proporciona el nombre de señal del objeto conductor y su capa. Para identificar las partes del diseño que necesitan refinarse, consulte el Árbol de resultados para acoplamiento.

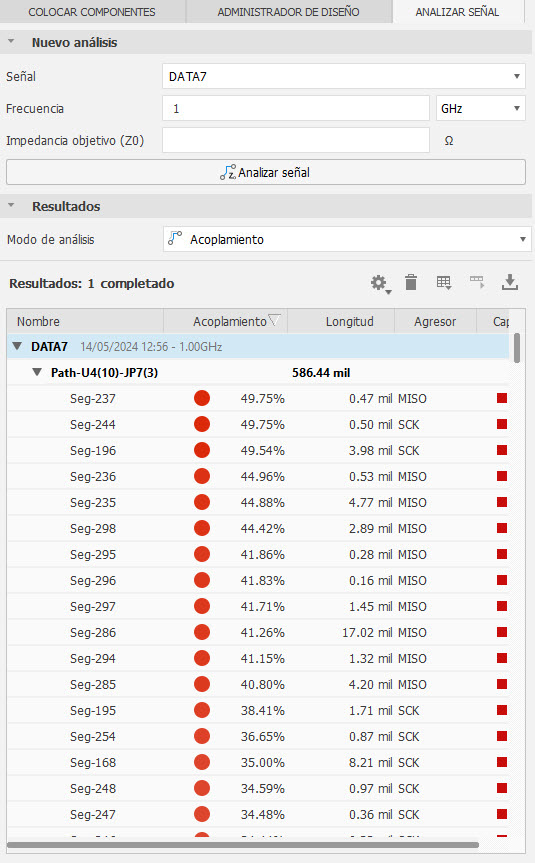

imagen de interfaz de usuario del análisis de acoplamiento

  1. En la barra de herramientas de Simulación de la PCB, haga clic en Analizar señal icono de analizar señal.
  2. Seleccione una señal de la lista de señales de la placa.
  3. Especifique la frecuencia deseada.
  4. Haga clic en Analizar señal. Los resultados se muestran en el área que se encuentra debajo de los cuadros de entrada.
  5. Utilice el menú desplegable para alternar entre los modos de análisis.
  6. Seleccione Acoplamiento.

El degradado caliente-frío representa el acoplamiento. En este contexto, el gradiente de calor sirve como guía para el análisis: cuanto más caliente sea el color, más alto será el acoplamiento.

  1. Revise los resultados del análisis y haga los ajustes necesarios. Al hacer doble clic en un recorrido o segmento, el lienzo se amplía hasta la extensión del objeto.
  2. (Opcional) Si desea acceder a más parámetros, haga clic en el icono de engranaje de la barra de acción.
  3. (Opcional) Si desea alternar la visualización de superposición del lienzo, haga clic en Impedancia o Acoplamiento.
