Generar un paquete 3D

Haga esto después de hacer clic en Nuevo paquete en la barra de herramientas Crear biblioteca para abrir la barra de herramientas Sólido.

1. En la barra de herramientas Sólido, haga clic en Generador de paquetes .

2. En el panel Generador de paquetes, desplácese por la lista alfabética de paquetes de ejemplo y seleccione uno con el que trabajar. En este ejemplo, elegimos SOIC, SOP.

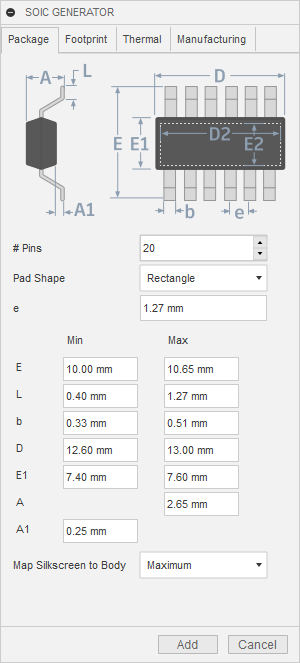

   Se abre el panel de especificaciones, que muestra los detalles del componente.



   Tenga en cuenta las fichas que proporcionan los detalles del paquete, la implantación de componentes, el material térmico y la fabricación.

3. En el panel de especificaciones, puede ajustar las cotas y otros detalles en función de sus necesidades. En este ejemplo, cambie el número de pasadores (n.º de pasadores) a 16.

4. Haga clic en Actualizar para ver los cambios en el componente 3D.

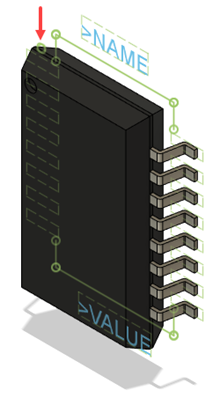

   Fíjese en los contornos verdes de puntos de las plataformas y otros detalles de la implantación de componentes, incluidas las etiquetas de atributo y el contorno del componente. El círculo doble, marcado aquí con una flecha roja, identifica el pasador 1, que se utiliza para orientar correctamente el componente en la placa.
