Análisis de impedancia
Extensión de integridad de la señal de Fusion: ya no está disponible para nuevas compras
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
El análisis de impedancia aumenta el rendimiento del dispositivo mediante la gestión de la distorsión de la señal. Para obtener un rendimiento de diseño de alta velocidad óptimo, administre y controle la impedancia de cada señal crítica de la placa.

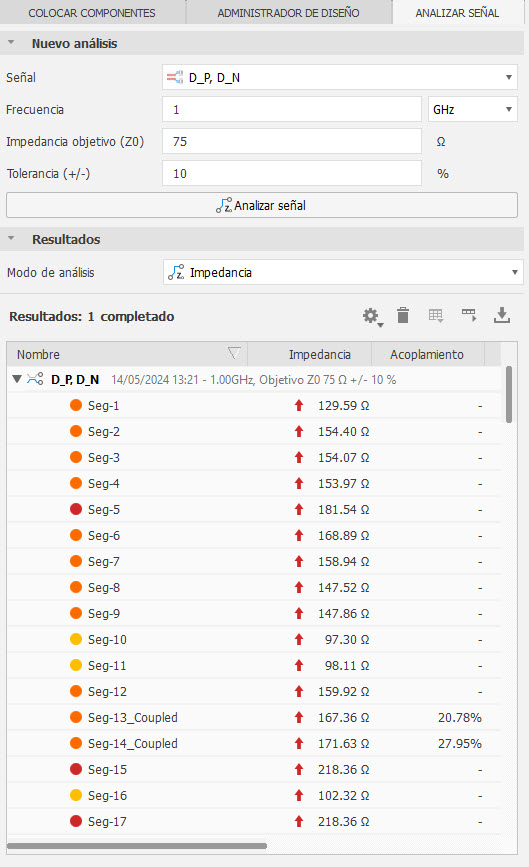

- En la barra de herramientas de Simulación de la PCB, haga clic en Analizar señal
. - Seleccione una señal de la lista de señales de la placa.
- Especifique la frecuencia deseada.
- Especifique la impedancia de destino (Z0).
- Especifique, como porcentaje de la impedancia de destino, el valor de tolerancia que forma el intervalo de impedancia aceptable.
- Haga clic en Analizar señal. Los resultados se muestran en el área que se encuentra debajo de los cuadros de entrada.
- Utilice el menú desplegable para alternar entre los modos de análisis.
- Seleccione Impedancia.
La escala de 7 colores muestra los niveles de Impedancia. Los valores mínimo y máximo de esta escala corresponden al intervalo de resultados de la señal seleccionada.
- Una muestra de color en la columna de resultados muestra Impedancia. Por defecto, Fusion organiza en orden descendente. Si es necesario, puede cambiar el orden mediante otras columnas.
- Revise los resultados del análisis y haga los ajustes necesarios. Al hacer doble clic en un recorrido o segmento, el lienzo se amplía hasta la extensión del objeto.
- (Opcional) Si desea acceder a más parámetros, haga clic en el icono de engranaje de la barra de acción.
- (Opcional) Si desea alternar la visualización de superposición del lienzo, haga clic en Impedancia o Acoplamiento.
