Añadir un meandro a un par diferencial

  1. En la barra de herramientas Diseño de placa de circuito impreso, haga clic en Enrutamiento > Meandro o Rectificaciones > Meandro icono de meandro.

  2. Seleccione un solo trazo o un par diferencial para ajustar la duración.

  3. En el cuadro de diálogo Meandro, ajuste los valores por defecto. Nota: El meandro comienza en el punto seleccionado en el trazo.

  4. Haga clic a lo largo del trazo para iniciar el patrón del meandro. La visualización contextual (HUD) muestra la longitud de destino y la longitud de los trazos seleccionados. Los valores se actualizan a medida que se mueve el cursor.

  5. Desplace el cursor por los trazos para ajustar la forma y la longitud de las curvas de los meandros. Continúe hasta que la información de la visualización contextual (HUD) se vuelva de color verde y aparezca un icono de marca de verificación.

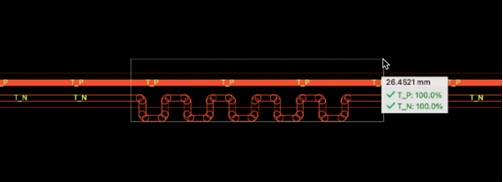

    HUD del meandro

  6. Haga clic fuera de la sección resaltada para guardar el meandro.

  7. Continúe hasta el siguiente trazo o haga clic en Terminar.

Nota: Para eliminar y volver a hacer el meandro, haga clic en Deshacer.
