Reglas de diseño

Especifique las reglas de diseño adecuadas para la complejidad de la placa y las instalaciones de fabricación disponibles.

Anchura de la vía y clases de redes

Antes de ejecutar Enrutador automático, puede comprobar que las clases de redes se han configurado de la forma deseada en el diagrama esquemático.

• Especifique si las señales concretas se deben colocar utilizando anchuras de vía especiales
• Defina distancias de seguridad
• Especifique si determinados diámetros de taladrado se utilizarán para vías de señales específicas

Si no se define ninguna clase de red especial, se aplicarán las reglas de diseño.

• La anchura mínima en la ficha Tamaños determina la anchura de la vía
• Los valores de las distancias/distancias de seguridad mínimas se toman de las fichas Distancia de seguridad y Distancia.
• El diámetro de las vías se define mediante los valores de la ficha Anillo anular

Si define valores para las reglas de diseño y las clases de red, el Enrutador automático respeta el valor superior.

Rejilla

Las reglas de diseño determinan el enrutamiento y la rejilla de colocación. La rejilla de enrutamiento mínima es de 0,02 mm, aproximadamente 0,8 milipulgadas.

rejilla de colocación

Aunque el Enrutador automático permite cualquier rejilla de colocación, no es recomendable colocar los componentes en una rejilla demasiado fina. Dos reglas válidas son:

• La rejilla de colocación no debe ser más fina que la rejilla de enrutamiento
• Si la rejilla de colocación es mayor que la rejilla de enrutamiento, se debe establecer en un múltiplo integral de la rejilla de enrutamiento.

Por ejemplo, en las reglas de diseño podría ser posible enrutar dos vías entre dos pasadores de un componente, pero una relación inadecuada entre las dos rejillas podría evitarlo.

rejilla de enrutamiento

Defina la rejilla del Enrutador automático en el comando AUTO de la ventana principal de configuración del Enrutador automático. No es la misma que la rejilla utilizada actualmente en el Editor de diseños que seleccionó con el comando REJILLA.

La cantidad de tiempo necesaria para enrutar una rejilla aumenta exponencialmente con la resolución de la rejilla. Por lo tanto, seleccione la rejilla más grande posible. Considere el número de vías que se colocarán entre los pasadores de un IC por sector, así como las reglas de diseño seleccionadas (es decir, el espaciado mínimo entre las vías y las plataformas u otras vías). Las dos rejillas deben seleccionarse para que las plataformas de los componentes se encuentren en la rejilla de enrutamiento.

También puede haber excepciones. Por ejemplo, con un SMD, una posición fuera de la rejilla de enrutamiento podría producir los mejores resultados. En todos los casos, considere detenidamente la opción de rejilla en combinación con las reglas de diseño y el espaciado de plataforma.

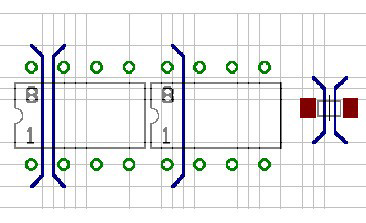

Para el componente de la izquierda en la ilustración anterior, las plataformas se colocan en la rejilla de enrutamiento. Se pueden enrutar dos vías entre dos plataformas. Las plataformas del componente del medio no se encuentran en la rejilla de enrutamiento y, por lo tanto, solo se puede enrutar una vía entre ellas.

A la derecha se encuentra la excepción de la regla que se muestra para las plataformas SMD, que se colocan entre las líneas de rejilla de enrutamiento para que se pueda enrutar una vía entre ellas.

Al seleccionar la rejilla, asegúrese de que cada plataforma cubre al menos un punto de rejilla. De lo contrario, es posible que el Enrutador automático no pueda enrutar una señal, aunque haya suficiente espacio para enrutarla. Si esto sucede, el Enrutador automático mostrará un mensaje de SMD no alcanzable, con los valores X e Y para la posición de la plataforma SMD.

El valor por defecto de la rejilla de enrutamiento es de 50 milipulgadas. Esto es suficiente para los diseños simples de agujero. Utilice rejillas más finas para los componentes de SMD, como 25, 12,5, 10 o 5 milipulgadas. Las rejillas de enrutamiento más finas necesitan una cantidad de memoria de enrutamiento mucho mayor.

Con la opción de selección automática de rejillas, el Enrutador automático determina los parámetros de rejilla adecuados para cada trabajo de enrutamiento.

Requisito de memoria

La cantidad de memoria de enrutamiento depende de:

• La rejilla de enrutamiento seleccionada
• El área de la placa
• El número de capas de señal en las que se enrutan las vías

El requisito de memoria estática (en bytes) para una placa es:

(número de puntos de rejilla) x (número de capas de señal) x 2

También se necesita espacio para los datos dinámicos. Puede ser de entre el 10 % y el 100 % (en algunos casos, incluso más) del valor estático. Esto depende en gran medida del diseño.

Requisito de memoria total (aproximación general):

memoria estática x (1,1; 2,0) (bytes)

Esta es la cantidad de RAM que debe estar disponible antes de iniciar el Enrutador automático. Si esto no es suficiente, el Enrutador automático almacenará los datos en el disco duro. Esto alarga enormemente el tiempo de enrutamiento y se debe evitar.

Intente elegir la rejilla de enrutamiento más gruesa posible. Esto ahorra espacio de memoria y tiempo de enrutamiento.

Capa

Si desea diseñar una placa de doble cara, seleccione Superior e Inferior como capas de enrutamiento. Solo debe utilizar la capa Inferior para una placa de un solo lado. Para las capas interiores, considere la posibilidad de utilizar capas desde el exterior hasta el interior; es decir, primero la 2, después la 15 y así sucesivamente. En el caso de las placas tan complejos en las que no se pueda saber si se pueden conectar por dos lados, considere la posibilidad de definirlas como placas de varias capas y establecer costes muy elevados para las capas interiores. Esto hará que el Enrutador automático evite las capas interiores y coloque tantas conexiones como sea posible en las capas exteriores. Utilizará una capa interior cuando sea necesario.

Si una capa que contiene SMD no está activa, el Enrutamiento automático genera un mensaje de SMD inalcanzable. En este caso, haga clic en Aceptar para iniciar el Enrutador automático de todos modos, o en Cancelar para cambiar la configuración.

Direcciones preferidas

Puede especificar una dirección preferida para cada capa de señal en un trabajo de enrutamiento o utilizar el parámetro Auto para que el Enrutador automático elija las direcciones preferidas por sí solo.

Cuando defina manualmente las direcciones preferidas, tenga en cuenta lo siguiente.

• En las dos capas exteriores, las direcciones preferidas se definen normalmente a 90 grados entre sí
• Para las capas interiores, puede ser útil elegir 45 y 135 grados para cubrir conexiones diagonales

Antes de definir la dirección preferida, examine la placa (en función de los conductores de aire) para comprobar si una dirección ofrece ventajas para un lado concreto de la placa. Esto es especialmente probable en el caso de las placas SMD.

Las placas pequeñas que contienen principalmente componentes SMD se enrutan mejor sin ninguna dirección preferida (establezca * en la configuración del Enrutador automático). El enrutador luego alcanza un resultado utilizable mucho más rápido.

Las placas de un solo lado deben enrutarse sin una dirección preferida.

Áreas restringidas para el Enrutador automático

Si se supone que el Enrutador automático no debe enrutar vías o colocar vías en determinadas áreas, puede definir áreas restringidas mediante los comandos RECTÁNGULO, CÍRCULO y POLÍGONO de las capas 41 (RestrictTop), 42 (RestrictBottom) y 43 (RestrictVias).

• RestrictTop: áreas restringidas para conductores y polígonos en la capa superior.
• RestrictBottom: áreas restringidas para conductores y polígonos en la capa inferior.
• RestrictVias: áreas restringidas para vías.

Estas áreas restringidas ya pueden estar definidas en un dispositivo o paquete; por ejemplo, alrededor de los agujeros de fijación de un conector o para un transistor de montaje plano en el que no debería haber ninguna vía.

Los conductores dibujados en la capa 20, BoardOutline, son líneas de contorno para el Enrutador automático. Las vías no se pueden colocar más allá de este contorno. Aplicación típica: contornos de la placa.

Una área dibujada en la capa 20 también se puede utilizar como región restringida para todas las señales. Debe suprimir esta área antes de enviar la placa a fabricación, ya que la capa 20 se suele producir durante la generación de datos de fabricación.

Los polígonos de corte, que a veces se utilizan en capas internas para mantener ciertas áreas de señal libres de cobre, no se reconocen en el Enrutador automático. El Enrutador automático puede dibujar conductores en estas áreas.

Coeficientes de coste y otros parámetros de control

Todos los parámetros de enrutamiento se definen en el cuadro de diálogo Variantes del enrutador automático. Puede modificarlos por separado para cada variante de enrutamiento.

Autodesk recomienda trabajar con los valores del Enrutador automático por defecto. Si los modifica, recuerde que incluso los pequeños cambios pueden afectar considerablemente al coste.
