Estos comandos proporcionan métodos de enrutamiento semiautomáticos que pueden ahorrar mucho tiempo en la operación de enrutamiento, sin renunciar al control del usuario.

Utilice Conductor de aire de enrutamiento rápido para enrutar una señal seleccionada de principio a fin.

Utilice Señal de enrutamiento rápido para enrutar un grupo de segmentos de señal con el mismo nombre. Un límite con este comando es que no se ejecuta en una señal que tiene más de 16 segmentos.

Utilice Enrutamiento rápido múltiple para enrutar un grupo de señales de un conjunto de plataformas relacionadas:

1. Seleccione la opción de menú. Si lo desea, se abre un cuadro de diálogo para que cambie la anchura del trazo.
2. Haga clic y dibuje una línea a través de las plataformas para seleccionarlas.
3. Haga clic con el botón derecho para enrutar todas las señales a la vez.

Utilice Enrutamiento rápido suave para optimizar o simplificar un trazo existente en la placa, eliminando los pliegues y segmentos innecesarios.

Utilice Guía de enrutamiento rápido para guiar el enrutamiento de un grupo de señales de un conjunto de plataformas relacionadas. Esta opción proporciona un mejor control en el lugar en el que se producen las esquinas de trazo, como cuando se rodea otro componente de la placa. También puede ejecutar trazos de una capa a otra.

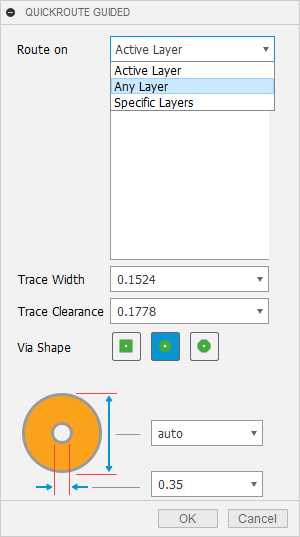

1. Seleccione la opción de menú. Se abre un cuadro de diálogo en el que puede seleccionar las capas implicadas, cambiar la anchura y el espacio libre del trazo y modificar mediante la forma y el tamaño.



2. Haga clic y dibuje una línea a través de las plataformas para seleccionarlas. Haga clic de nuevo al final de la selección.

3. Haga clic con el botón derecho para finalizar la selección.

4. Haga clic para dibujar una ruta guía desde una plataforma inicial hasta una plataforma final. Haga doble clic para finalizar la ruta.

5. Pulse Intro para crear las rutas.

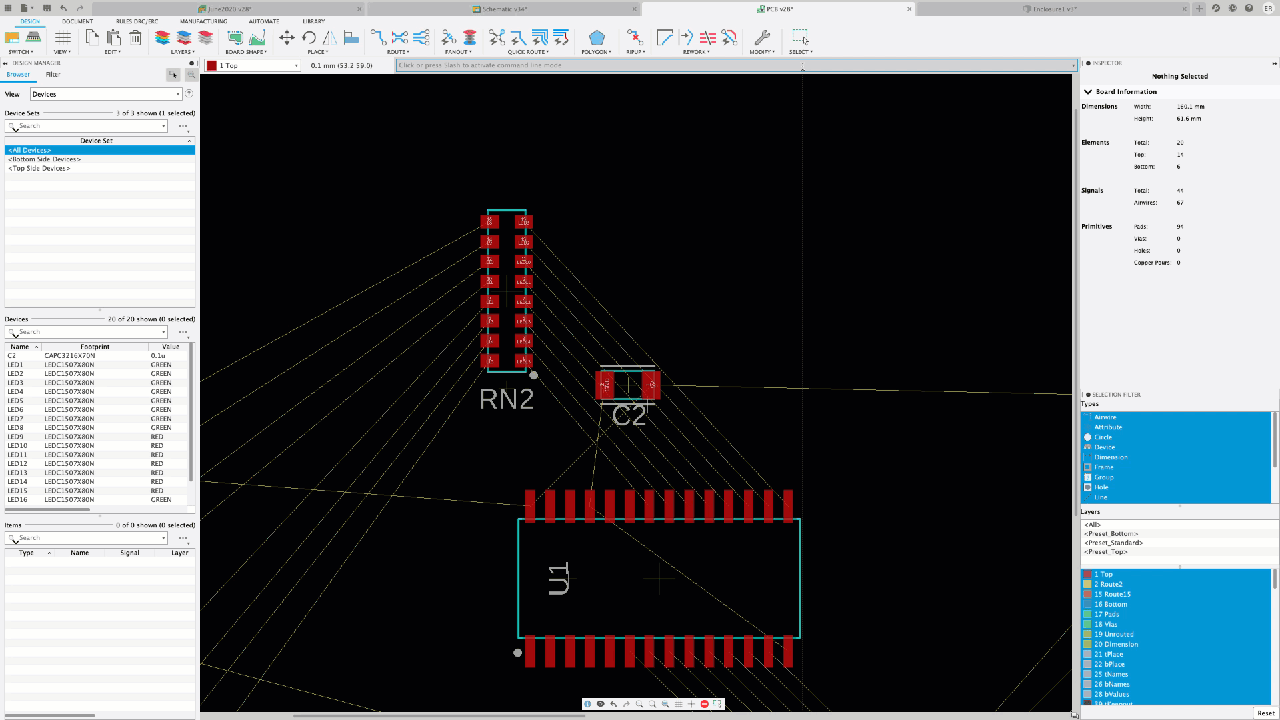

La siguiente animación muestra el uso de la Guía de enrutamiento rápido para trazos de una sola capa y de dos capas.

Observe que los trazos se desplazan lo más cerca posible de la ruta guía.
