Ajuste rápido
Ajuste rápido ajusta automáticamente la longitud de varios trazos, pares diferenciales o buses añadiendo meandros.

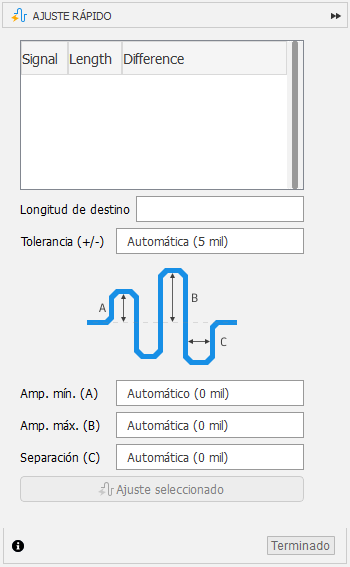

El cuadro de diálogo Ajuste rápido rellena automáticamente los valores por defecto:
- Longitud de destino: introduzca la longitud deseada de uno o varios trazos seleccionados.
- Tolerancia: defina el rango de longitud personalizado o mantenga la opción Automático (5 mil) para la longitud mínima y máxima.
- Amp. mín.: defina la distancia mínima de la onda del meandro o mantenga el valor Automático (0 mil).
- Amp. máx.: defina la distancia máxima de la onda del meandro o mantenga el modo Automático (0 mil).
- Separación: defina el espacio entre los meandros. La separación por defecto se calcula con un factor de 2,5 mil. Puede reducirlo, pero no puede ser menor que el espacio libre del cobre. Ajuste el factor de separación en el editor de reglas de diseño.
Nota: En el caso de pares diferenciales o varios trazos, la longitud prevista coincide con el trazo más largo. En el caso de trazos únicos, es la longitud actual.
