Enrutar un par diferencial

El par de señales tiene nombres idénticos, excepto un sufijo _p en uno y un _n en el otro. Las dos señales se enrutan en paralelo, lo más cerca posible y pueden tener la misma longitud o estar muy cerca entre ellas.

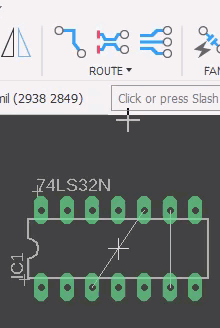

1. En la barra de herramientas Diseño de PCB, haga clic en Enrutar un par diferencial . Se resalta el par de conductores de aire.

2. En el cuadro de diálogo Enrutar un par diferencial, revise y modifique las opciones seleccionadas:

   • Curvatura del trazo controla el ángulo o la forma de cada segmento nuevo de un trazo. Si mantiene pulsada la tecla Ctrl y hace clic con el botón derecho, puede recorrer las opciones.

   • Los controles de la mitad inferior del cuadro de diálogo especifican las propiedades físicas de los trazos y las vías. La anchura del trazo también se puede cambiar escribiendo un número en el campo de línea de comando.

3. Haga clic en uno de los conductores de aire y ambos se seleccionarán para iniciar el enrutamiento.

4. Arrastre el cursor para iniciar el primer segmento de enrutamiento y, a continuación, haga clic para colocar una esquina o un pliegue y continúe.

5. Si desea suprimir el último segmento, pulse Retroceso.

6. En cualquier momento, puede completar automáticamente el trazo pulsando Intro.
