Enrutar una señal manualmente
Convierta manualmente los conductores de aire en líneas físicas cuando desee tener más control sobre el enrutamiento.
En la barra de herramientas Diseño de PCB, haga clic en Enrutamiento manual
.En el cuadro de diálogo Enrutamiento manual, revise y modifique las opciones seleccionadas:
Eliminación de contorno, cuando está activo, detecta si un nuevo trazo está reemplazando uno existente entre los mismos puntos y corta el antiguo.
Plegado del trazo controla el ángulo o la forma de cada segmento nuevo de un trazo. Si mantiene pulsada la tecla Ctrl y hace clic con el botón derecho, puede recorrer las opciones.
Los controles de la mitad inferior del cuadro de diálogo especifican las propiedades físicas de los trazos y las vías. El grosor del trazo también se puede cambiar escribiendo un número en el campo de línea de comandos.
Haga clic en un conductor de aire que desee reemplazar por una señal fija y enrutada. Los puntos finales del conductor de aire se resaltan.
Arrastre el cursor para iniciar el primer segmento de enrutamiento y, a continuación, haga clic para colocar una esquina o un pliegue y continúe.
Si desea suprimir el último segmento, haga clic en Retroceso.
Pulse Esc para finalizar el enrutamiento.
Haga clic en Enrutamiento > Manual
, haga clic en una borna de un componente, arrástrelo a lo largo del conductor de aire hasta el componente de destino y, a continuación, haga clic y pulse Esc para finalizar la conexión.
Si desea deshacer parte de un enrutamiento, haga clic para resaltar un segmento y, a continuación, pulse la tecla Supr.

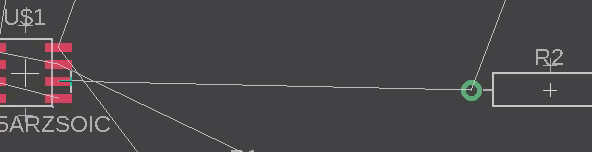

Si desea que la conexión pase a través de la placa al otro lado, creará un agujero conocido como vía. En un punto seleccionado a lo largo de la conexión, haga clic en el botón central del ratón para crear la vía, que se indica mediante un anillo verde.
Puede mover la vía con el ratón y, a continuación, hacer clic para colocar el vía y continuar con el enrutamiento, teniendo en cuenta que el color cambia de rojo para la parte superior de la placa a azul para la parte inferior.
Continúe enrutando los conductores de aire restantes, colocando vías donde sea necesario.
