Integridad de la señal

La integridad de la señal es un componente clave de los dispositivos electrónicos de alta velocidad, como dispositivos USB, Bluetooth, wi-fi y RAM, donde las placas funcionan en el espacio de GHz. Si trabaja en esta área, la integridad de la señal es esencial para el diseño.

¿Cuál es el mejor momento para analizar la integridad de la señal? Después de haber diseñado el esquema y de haber colocado componentes en la PCB 2D. Ahora ya puede comenzar a enrutar la placa y es cuando desea comenzar a considerar la integridad de la señal. El uso de esta función durante la actividad de enrutamiento le ayuda a cumplir los requisitos de diseño mientras trabaja. No tiene que esperar hasta que la placa esté completamente diseñada para comenzar a recibir comentarios importantes. Además, cada vez que se realicen cambios significativos, puede actualizar el análisis para ver su efecto.

Trabajar con resultados de análisis

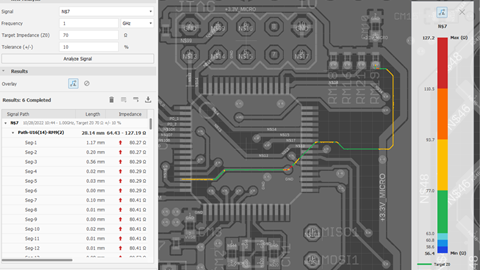

La tabla muestra una vista jerárquica del recorrido que se está analizando e informa de los resultados. La fila de recorrido muestra los valores agregados de los segmentos del recorrido. Cada fila de segmento muestra los resultados de ese solo segmento.

En el lienzo, los segmentos se colorean según su valor de impedancia, como se muestra en el gráfico de colores de la derecha.

• El color verde representa el valor objetivo definido por los parámetros de entrada.
• Los colores más fríos, como el azul, indican una impedancia inferior.
• Los colores más cálidos, como el rojo, denotan una mayor impedancia.

En la tabla:

• Haga doble clic en un recorrido o segmento para resaltarlo en el lienzo. La vista se amplía para mostrar la extensión del recorrido o segmento. Una superposición temporal del borde rodea al objeto seleccionado.

• Las herramientas de superposición de lienzo incluyen:

  • muestra la leyenda y la superposición de impedancia.
  • desactiva la visualización de superposición.

• Entre las herramientas de tabla se incluyen, de izquierda a derecha:



  • Detener análisis: detiene el análisis.
  • Actualizar tabla: se descartan todos los resultados y se vuelven a analizar los recorridos de la tabla. Muestra si se han realizado cambios en la placa.
  • Suprimir resultados: suprime el contenido de la tabla.
  • Expandir tabla: muestra todas las filas de resultados del recorrido analizado.
  • Contraer tabla: oculta todas las filas de resultados del recorrido analizado.
  • Exportar resultados: guarda los datos de resultados como un archivo para que se puedan utilizar fuera de Fusion.

• La tabla de resultados proporciona la siguiente información:

  • Longitud: la medida lineal del segmento o el recorrido en milipulgadas.
  • Impedancia: para un recorrido, el valor es el intervalo desde el valor de segmento más bajo hasta el valor de segmento más alto. Para un segmento, el valor es solo para el segmento seleccionado. Las flechas indican si el valor de impedancia es mayor o menor que la impedancia objetivo.
  • Retardo: explica la cantidad de tiempo que tarda la señal en desplazarse de un punto final al otro. El valor se expresa en picosegundos.
  • Resistencia: la medida de oposición al flujo de corriente en un circuito eléctrico. El valor se representa en ohmios (Ω).
  • Capacidad: describe la capacidad de un circuito o un componente para recopilar y almacenar energía como carga eléctrica. El valor se expresa en microfaradios (µF).
  • Inductancia: describe la capacidad de almacenar la energía creada por el flujo de corriente eléctrica como un campo magnético. El valor se expresa como nanohenrios (nH).

Notificaciones de análisis

Cuando se cancela un análisis, la tabla se rellena con datos hasta el punto de cancelación. Aparece un distintivo triangular amarillo junto a cualquier recorrido con un análisis incompleto. Para volver a ejecutar el análisis, haga clic con el botón derecho en el recorrido de señal y haga clic en Volver a ejecutar análisis. En el menú contextual, utilice Borrar señal para suprimir los resultados y Contraer todos los hijos para ver solo los recorridos completos de la tabla.

Si el análisis devuelve errores, aparece un distintivo de forma de rombo rojo junto a los recorridos que tienen errores. Haga doble clic en la fila de recorrido para ver el recorrido en el lienzo.
