Resultado del coeficiente de carga de pandeo
El resultado del coeficiente de carga de pandeo (BLF) es un multiplicador de la carga aplicada que provoca pandeo.
- El primer coeficiente de carga de pandeo que sea positivo es el resultado deseado.
- Los 3 modos de pandeo (esquemas de vibración) se muestran por defecto. Tres suele ser suficiente.

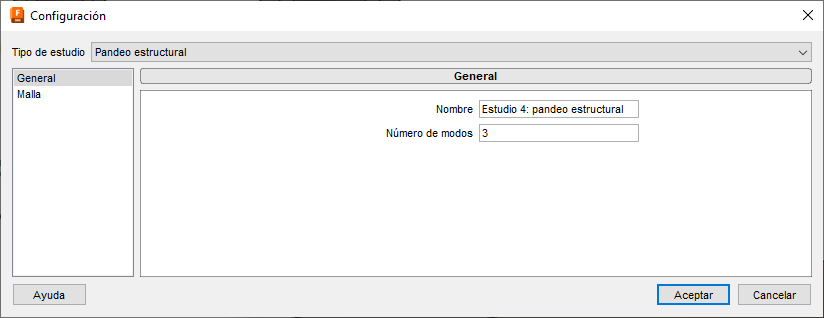

- Se pueden añadir más en el cuadro de diálogo Administrar > Configuración > General.
Coeficiente de carga de pandeo
El coeficiente de carga de pandeo se puede interpretar en la siguiente tabla.
| Coeficiente de carga de pandeo | Predicción de pandeo | Conclusión |
|---|---|---|
| BLF>1 | Inesperado | Las cargas aplicadas están por debajo de las cargas críticas. |
| BLF=1 | Previsto | La carga aplicada es la carga crítica y se producirá pandeo. |
| BLF<1 | Previsto | La carga aplicada está por encima de la carga crítica y se producirá pandeo. |
| -1<BLF<0 | Previsto en una situación de carga invertida | La carga aplicada está por encima de la magnitud de la carga crítica, pero en la dirección opuesta. Este tipo de resultado puede provocar pandeo de otro modo. Investigue si la carga es correcta y si podría provocar tensión. |
| BLF=-1 | Previsto en una situación de carga invertida | La carga aplicada es la magnitud de la carga crítica, pero en la dirección opuesta. Se deben comprobar otros modos para verificar que no se producirá pandeo. |
| BLF<-1 | Inesperado | La carga aplicada está por debajo de la carga crítica y en la dirección opuesta. El pandeo no se producirá ni siquiera en un modo diferente. |
Nota: El modo de pandeo podría ser la causa de un valor negativo. Cuando observe un modo de pandeo negativo, es mejor comprobar los otros modos para encontrar el primer valor positivo, como se muestra a continuación:
