Vista de GDL
Muestra colores que reflejan el estado restringido de los cuerpos o piezas del modelo.
Las restricciones y los contactos definen los grados de libertad a los que está sujeta cada pieza de un modelo. La Vista de GDL se debe utilizar al definir o modificar restricciones y contactos para tener una vista sencilla del progreso.
Rojo:
El color rojo indica que un cuerpo no está restringido en absoluto (libre en todos los grados de libertad).
Amarillo:
El color amarillo indica que el cuerpo está parcialmente restringido (aún contiene algunos grados de libertad).
Cian:
El color cian indica que el modelo está totalmente restringido (depende de otras condiciones).
Verde:
El color verde indica un modelo totalmente restringido sin grados de libertad.
Mostrar estado del modelo basado en grados de libertad
- En el menú desplegable Visualizar, active la Vista de GDL.
- Para volver a la Vista de modelo que muestra los colores de los materiales, haga clic en Vista de modelo en la sección VISUALIZAR de la cinta de opciones o en el menú contextual que aparece al hacer clic con el botón derecho. O bien, haga clic en Cerrar en el cuadro de diálogo Grados de libertad.

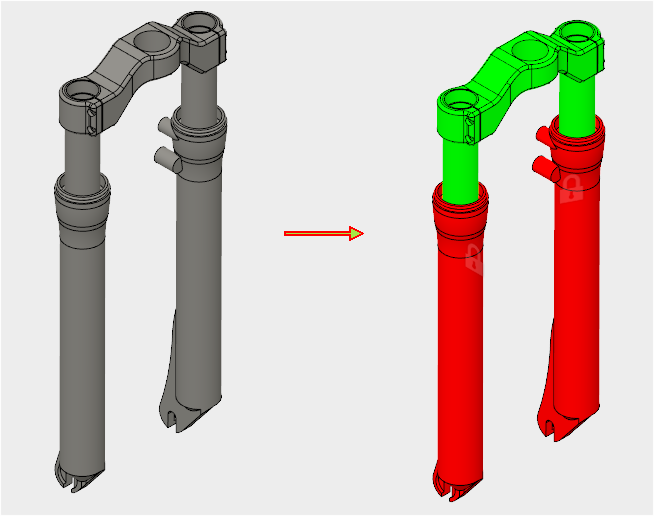

El análisis que se muestra a continuación tiene dos partes rojas que indican que la simulación no está totalmente restringida. En algunos casos, esto puede ser aceptable, como en el caso del marco de la bicicleta que se muestra a continuación. Los contactos y las cargas pueden completar las restricciones, según la simulación.
