Actividad 1: Configurar un nuevo análisis de frecuencias modales

En esta actividad, creará un nuevo estudio, Estudio 1 - Frecuencias modales, para determinar la frecuencia (tono musical) del primer modo de vibración fundamental de un diapasón. Para configurar el estudio, debe:

Nota: Las unidades de simulación son independientes de las unidades especificadas en el espacio de trabajo Diseño.

configuración del análisis de frecuencias modales

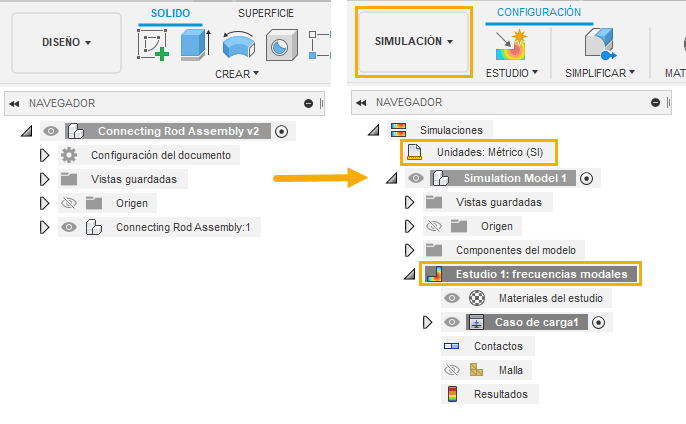

Navegador cuando se importa el modelo por primera vez (izquierda). Navegador después de crear un nuevo estudio de frecuencias modales (derecha).

Requisitos previos

Pasos

  1. Abra el modelo de forma inicial, Diapasón-A4, en la dirección Z hacia arriba, desde la carpeta Formación básica del Panel de datos.

    1. Si el Panel de datos no se muestra actualmente, haga clic en icono de panel de datos Mostrar panel de datos en la parte superior de la pantalla.
    2. El nivel superior (la vista inicial) del Panel de datos se divide en dos subsecciones: TODOS LOS PROYECTOS y MUESTRAS. Desplácese hacia abajo hasta llegar a MUESTRAS.
    3. Haga doble clic en la carpeta Aprendizaje básico para abrirla.
    4. Haga doble clic en la carpeta 11-Simulación para abrirla.
    5. Haga doble clic en el modelo de Diapasón-A4 para abrirlo en el lienzo.


      6. Nota: El modelo de muestra es de solo lectura, por lo que debe guardar una copia en un proyecto personal

  2. Identifique un proyecto personal en el que guardar los modelos de forma inicial.

    1. Haga clic en icono de guardar como Archivo > Guardar como.
    2. Introduzca un nombre, como Diapasón-A4, en el campo de nombre.
    3. Expanda el botón de flecha situado junto al campo Ubicación.
    4. Haga clic en un proyecto existente o en Nuevo proyecto para iniciar un nuevo proyecto.

  3. Identifique o cree una carpeta en la que guardar los modelos de forma inicial.

    1. Haga doble clic en una carpeta del proyecto para seleccionarla o cree una nueva carpeta.
    2. Para crear una carpeta, haga clic en Nueva carpeta.
    3. Escriba un nombre, como Diapasón - A4 para la carpeta.
    4. Pulse Intro.
    5. Haga doble clic en la carpeta para convertirla en la ubicación actual de almacenamiento de archivos.
    6. Haga clic en Guardar

  4. Cree un nuevo estudio de simulación de Frecuencias modales.

    1. Haga clic en el menú desplegable Cambiar espacio de trabajo en el extremo superior izquierdo de la barra de herramientas y seleccione Simulación.

      Espacio de trabajo Simulación
    2. En el cuadro de diálogo Nuevos estudios, seleccione Estudio de frecuencias modales Frecuencias modales.

  5. Defina el Número de modos en 12 y el tamaño de la malla en 1,2 mm.

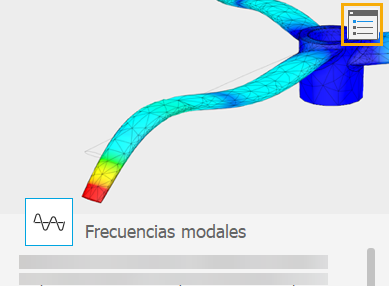

    1. En la esquina superior derecha de la imagen en miniatura grande, haga clic en icono de configuración icono de Configuración para acceder al cuadro de diálogo Configuración.

      ubicación de la configuración modal

      La configuración General aparece inicialmente.
    2. En la configuración General, escriba 12 en el campo de entrada debajo del Número de modos activado.
    3. Seleccione Malla en el marco izquierdo del cuadro de diálogo para visualizar la configuración de la malla.
    4. Haga clic en Tamaño absoluto y escriba 1,2 mm en el campo de entrada.
    5. Haga clic en Atrás para aplicar los cambios.
    6. En el cuadro de diálogo Nuevo estudio, haga clic en Crear estudio para crear el estudio y cerrar el diálogo.

  6. Cambie el sistema de unidades por defecto a Métrico (SI).

    1. En el navegador, coloque el cursor sobre el icono de configuración Unidades: personalizadas y, a continuación, haga clic en icono de configuración Editar.
    2. En el cuadro de diálogo Configuración de unidades, seleccione Métrico (SI) en la lista desplegable Conjunto de unidades por defecto.
    3. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.

  7. Compruebe que el material del diapasón es Acero inoxidable AISI 304.

    1. Haga clic en icono de materiales del estudio (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Materiales del estudio) para abrir el cuadro de diálogo Materiales del estudio.
    2. En el cuadro de diálogo Materiales del estudio, compruebe que el valor de la columna Materiales del estudio esté definido de la siguiente manera:

      • Diapasón A4 (440 Hz): (igual que el modelo) o acero inoxidable AISI 304.
      Si no es así, seleccione el material correcto en la lista desplegable.
    3. Haga clic en Aceptar para cerrar el cuadro de diálogo Materiales del estudio.

Resumen de la actividad 1

En esta actividad, ha creado un estudio de simulación de frecuencias modales para determinar la frecuencia del primer modo de vibración fundamental de un diapasón sin modificar. Para definir los parámetros del estudio, ha tenido que:
